标准光模块
10.3125Gbps 10km 单纤双向FC插拔型光模块
Description
10.3125Gbps 10km 单纤双向FC插拔型光模块
描述
FTFC-Bxx1X-021是单纤双向，接口为标准FC插拔型的超小紧凑型光收发模块，该模块将发送和接收部分封装在一个小尺寸金属壳体内，增强了模块抗电磁干扰能力。光发射部分采用DFB激光器，发送信号引脚（TD+和TD-）接口电平标准为OML。光接收部分包括PIN、前置跨阻放大器和限幅放大器，接收信号引脚（RD+和RD-）接口电平标准为CML。接收信号检测引脚（LOS）接口电平为标准LVTL。通过发射使能引脚（TDIS）可关断发端，使模块进入节电模式。
特性
● 单纤双向，标准FC接口
● 速率10.3125Gbps，发射波长1270/1330nm
● 单模光纤，传输距离10km
● 适应于高速信号完整性的表贴I/o引脚
● 接口电平为CML
● 3.3V单电源供电
● 宽工作温度：-40℃~+85℃
● 紧凑的结构设计
● 抗振动设计
应用
● 数字雷达阵列
● 高可靠高数据率点对点光纤通信
● 信号处理中心高密度信号互联

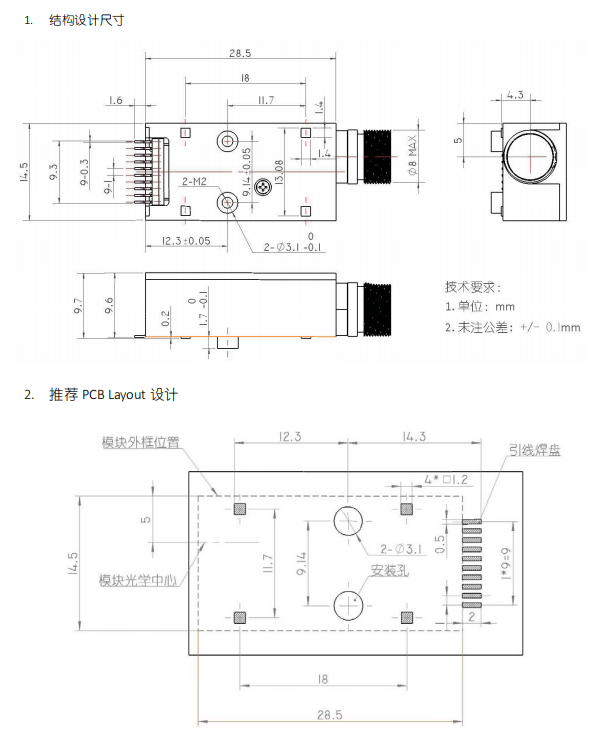

设计参数

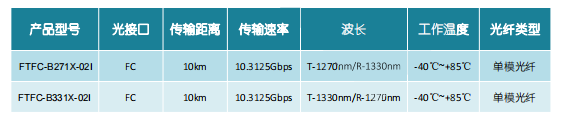

订购信息
本产品为FTFC系列，仅展示部分参数，如有需要，请联系我们。
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
