10MHz～21GHz带温控同轴模拟光发模块
Description
10MHz～21GHz带温控同轴模拟光发模块
特点
● 低噪声 ，采用内置 TEC 的同轴光器件
● 支持 ITU C 波段
● 超宽的工作频率范围 10MHz～21GHz
● 支持集成输入宽带放大器（限≤6GHz）
● 自动光功率控制（APC）和自动温度控制（ATC） 功能
● 平坦的频率响应
● 大动态范围
● 良好的 EMC/EMI 设计 ，通过 CE 认证
运用
● 天线拉远
● 保密通信
● 光纤延迟线
● 分布式天线系统
● 宽带无线通信
● OFDM 光纤传输系统
绝对最大额定值
|
项目 |
符号 |
测试条件 |
最小 |
最大 |
单位 |
|
工作温度范围 |
Topr |
壳体温度 |
-55 |
+85 |
°C |
|
存储温度范围 |
Tstg |
-55 |
+85 |
°C |
|
|
直流工作电压 |
Vd |
-5V 输入脚 |
-5.5 |
-4.7 |
V |
|
+5V 输入脚 |
+4.7 |
+5.5 |
|||
|
射频输入功率 |
Prf |
不带放大器，连续波信号 |
-- |
22 |
dBm |
|
带放大器，连续波信号 |
-- |
10 |
|||
|
相对湿度 |
Hr |
10 |
95 |
% |
|
|
压强 |
Pr |
86 |
106 |
kPa |
|
|
静电等级 ESD |
人体模型 |
-- |
Class 1A |
注意：超过最大（最小）值，将会有可能造成光模块永久损坏或缩短模块使用寿命和模块不能质保。
典型指标（CWDM）
|
项目 |
测试条件 |
最小 |
典型 |
最大 |
单位 |
|
|
工作频率范围 |
TSC |
0.01 ~ 3 |
GHz |
|||
|
TCC |
0.01 ~ 6 |
|||||
|
TXC |
0.01 ~ 12 |
|||||
|
TYC |
0.1 ~ 16 |
|||||
|
TUC① |
0.1 ~ 18 |
|||||
|
TUC② |
0.5 ~ 18 |
|||||
|
TKC |
0.5 ~ 21 |
|||||
|
光波长 |
λ0 为标准 CWDM 波长 |
可选 |
nm |
|||
|
波长精度范围 |
全温范围，开启温控 |
λ0-3 |
λ0 |
λ0 +3 |
nm |
|
|
发射光功率 |
+25℃ |
-- |
9 |
-- |
dBm |
|
|
增益 (1) |
全温范围，不带放大器 |
-30 |
-26 |
-- |
dB |
|
|
全温范围，带放大器(≤6GHz），放大器 Gain=20dB |
-10 |
-6 |
-- |
|||
|
输入 P-1dB |
1GHz，不带放大器 |
-- |
18 |
-- |
dBm |
|
|
1GHz，带放大器 |
-- |
-2 |
-- |
|||
|
带内波动 |
TSC |
100MHz~3GHz，不带放大器 |
-- |
±1.2 |
±2 |
dB |
|
100MHz~3GHz，带放大器 |
±2 |
±2.5 |
||||
|
TCC |
100MHz~6GHz，不带放大器 |
-- |
±1.5 |
±2.2 |
||
|
100MHz~6GHz，带放大器 |
±2.2 |
±3 |
||||
|
TXC |
100MHz~12GHz, 1270nm～1370nm |
-- |
±2.0 |
±2.5 |
||
|
100MHz~12GHz, 1550nm |
-- |
±2.0 |
±3.0 |
|||
|
TYC |
100MHz~16GHz |
-- |
±2.0 |
±3.0 |
||
|
TUC① |
100MHz~18GHz |
-- |
±2.5 |
±3 |
||
|
TUC② |
500MHz~18GHz |
-- |
±2.0 |
±3 |
||
|
TKC |
500MHz~21GHz |
-- |
±2.0 |
±3 |
||
|
RF 回波损耗 |
TSC |
100MHz~3GHz |
-- |
-15 |
-10 |
dB |
|
TCC |
100MHz~6GHz |
-- |
-10 |
-7 |
||
|
TXC |
100MHz~12GHz |
-- |
-10 |
-5 |
||
|
TYC |
100MHz~16GHz |
-- |
-10 |
-5 |
||
|
TUC① |
100MHz~18GHz |
-- |
-10 |
-4 |
||
|
TUC② |
500MHz~18GHz |
-- |
-10 |
-4 |
||
|
TKC |
500MHz~21GHz |
-- |
-10 |
-3 |
||
|
项目 |
测试条件 |
最小 |
典型 |
最大 |
单位 |
||
|
无杂散动态范围 SFDR (1) |
TSC |
1GHz |
1270nm～1370nm |
111 |
117 |
-- |
dB·Hz2/3 |
|
1530nm/1550nm |
111 |
117 |
-- |
||||
|
2GHz |
1270nm～1370nm |
109 |
115 |
-- |
|||
|
1530nm/1550nm |
109 |
115 |
-- |
||||
|
3GHz |
1270nm～1370nm |
107 |
115 |
-- |
|||
|
1530nm/1550nm |
105 |
113 |
-- |
||||
|
TCC |
1GHz |
1270nm～1370nm |
111 |
117 |
-- |
||
|
1530nm/1550nm |
111 |
117 |
-- |
||||
|
3GHz |
1270nm～1370nm |
107 |
115 |
-- |
|||
|
1530nm/1550nm |
105 |
113 |
-- |
||||
|
6GHz |
1270nm～1370nm |
104 |
111 |
-- |
|||
|
1530nm/1550nm |
103 |
110 |
-- |
||||
|
TXC |
1GHz |
111 |
117 |
-- |
|||
|
6GHz |
104 |
111 |
-- |
||||
|
12GHz |
99 |
107 |
-- |
||||
|
TYC |
1GHz |
110 |
115 |
-- |
|||
|
10GHz |
105 |
111 |
-- |
||||
|
16GHz |
100 |
106 |
-- |
||||
|
TUC① |
1GHz |
110 |
115 |
-- |
|||
|
10GHz |
105 |
110 |
-- |
||||
|
18GHz |
100 |
105 |
-- |
||||
|
TUC② |
1GHz |
110 |
115 |
-- |
|||
|
10GHz |
105 |
110 |
-- |
||||
|
18GHz |
100 |
105 |
-- |
||||
|
TKC |
1GHz |
110 |
115 |
-- |
|||
|
10GHz |
105 |
110 |
-- |
||||
|
21GHz |
97 |
102 |
-- |
||||
|
输入三阶交调点(1) |
TSC |
1GHz |
30 |
34 |
-- |
dBm |
|
|
2GHz |
28 |
33 |
-- |
||||
|
3GHz |
26 |
33 |
-- |
||||
|
TCC |
1GHz |
30 |
34 |
-- |
|||
|
3GHz |
26 |
33 |
-- |
||||
|
6GHz |
25 |
31 |
-- |
||||
续上表
|
项目 |
测试条件 |
最小 |
典型 |
最大 |
单位 |
||
|
输入三阶交调点(1) |
TXC |
1GHz |
30 |
34 |
-- |
dBm |
|
|
6GHz |
25 |
31 |
-- |
||||
|
12GHz |
20 |
28 |
-- |
||||
|
TYC |
1GHz |
28 |
32 |
-- |
|||
|
10GHz |
25 |
30 |
-- |
||||
|
16GHz |
22 |
26 |
-- |
||||
|
TUC① |
1GHz |
30 |
34 |
-- |
|||
|
10GHz |
28 |
32 |
-- |
||||
|
18GHz |
23 |
27 |
-- |
||||
|
TUC② |
1GHz |
30 |
34 |
-- |
|||
|
10GHz |
28 |
32 |
-- |
||||
|
18GHz |
23 |
27 |
-- |
||||
|
TKC |
1GHz |
30 |
34 |
-- |
|||
|
10GHz |
28 |
32 |
-- |
||||
|
21GHz |
20 |
24 |
-- |
||||
|
噪声系数 (1) |
TSC （不带放大器） |
1GHz |
1270nm～1370nm |
-- |
33 |
37 |
dB |
|
1530nm/1550nm |
-- |
33 |
37 |
||||
|
2GHz |
1270nm～1370nm |
-- |
34 |
38 |
|||
|
1530nm/1550nm |
-- |
35 |
39 |
||||
|
3GHz |
1270nm～1370nm |
-- |
35 |
39 |
|||
|
1530nm/1550nm |
-- |
37 |
42 |
||||
|
TSC （带放大器） |
1GHz |
1270nm～1370nm |
-- |
13 |
17 |
||
|
1530nm/1550nm |
-- |
13 |
17 |
||||
|
2GHz |
1270nm～1370nm |
-- |
14 |
18 |
|||
|
1530nm/1550nm |
-- |
15 |
19 |
||||
|
3GHz |
1270nm～1370nm |
-- |
15 |
19 |
|||
|
1530nm/1550nm |
-- |
17 |
22 |
||||
|
TCC （不带 放大器） |
1GHz |
1270nm～1370nm |
-- |
33 |
37 |
||
|
1530nm/1550nm |
-- |
33 |
37 |
||||
|
3GHz |
1270nm～1370nm |
-- |
35 |
39 |
|||
|
1530nm/1550nm |
-- |
37 |
42 |
||||
|
6GHz |
1270nm～1370nm |
-- |
39 |
43 |
|||
|
1530nm/1550nm |
-- |
40 |
45 |
||||
|
TCC （带放大器） |
1GHz |
1270nm～1370nm |
-- |
13 |
17 |
||
|
1530nm/1550nm |
-- |
13 |
17 |
||||
|
3GHz |
1270nm～1370nm |
-- |
15 |
19 |
|||
|
1530nm/1550nm |
-- |
17 |
12 |
||||
续上表
|
6GHz |
1270nm～1370nm |
-- |
19 |
23 |
|||
|
1530nm/1550nm |
-- |
20 |
25 |
||||
|
TXC |
1GHz |
-- |
33 |
37 |
|||
|
6GHz |
-- |
39 |
43 |
||||
|
12GHz |
-- |
41 |
45 |
||||
|
TYC |
1GHz |
-- |
33 |
37 |
|||
|
10GHz |
-- |
37 |
42 |
||||
|
16GHz |
-- |
41 |
46 |
||||
|
TUC① |
1GHz |
-- |
35 |
39 |
|||
|
10GHz |
-- |
41 |
45 |
||||
|
18GHz |
-- |
43 |
47 |
||||
|
噪声系数 (1) |
TUC② |
1GHz |
-- |
35 |
39 |
dB |
|
|
10GHz |
-- |
41 |
45 |
||||
|
18GHz |
-- |
43 |
47 |
||||
|
TKC |
1GHz |
-- |
35 |
39 |
|||
|
10GHz |
-- |
41 |
45 |
||||
|
21GHz |
-- |
45 |
49 |
||||
|
工作电流 |
+5V ，不带放大器 |
-- |
45 |
280 |
mA |
||
|
+5V ，带放大器 |
-- |
125 |
370 |
||||
|
-5V |
-- |
75 |
100 |
||||
|
工作电压 |
+5V |
+4.8 |
+5 |
+5.2 |
VDC |
||
|
-5V |
-5.2 |
-5 |
-4.8 |
||||
|
重量 |
不含尾纤的 FC 接头 |
-- |
35 |
-- |
g |
||
说明:(1)把光发和北亿纤通的光收模块的尾纤通过光法兰盘直接相连进行测试。
典型指标（DWDM）
|
项目 |
测试条件 |
最小 |
典型 |
最大 |
单位 |
|
|
工作频率范围 |
TSC |
0.01 ~ 3 |
GHz |
|||
|
TCC |
0.01 ~ 6 |
|||||
|
TXC |
0.01 ~ 12 |
|||||
|
光波长 |
λ0 为 ITU C 波长 |
可选 |
nm |
|||
|
波长精度范围 |
全温范围（-55 ~ 70℃) |
λ0-0.2 |
λ0 |
λ0 +0.2 |
nm |
|
|
发射光功率 |
+25℃ |
-- |
9 |
-- |
dBm |
|
|
增益 (2) |
全温范围，不带放大器 |
-30 |
-26 |
-- |
dB |
|
|
全温范围，带放大器(≤6GHz） 放大器 Gain=20dB |
-10 |
-6 |
-- |
|||
|
带内波动 |
TSC |
100MHz~3GHz, 不 带 放 大 |
-- |
±1.5 |
±2 |
dB |
续上表
|
器 |
||||||
|
100MHz~3GHz,带放大器 |
-- |
±1.8 |
±2.5 |
|||
|
TCC |
100MHz~6GHz，不带放大 器 |
-- |
±1.8 |
±2.2 |
||
|
100MHz~6GHz,带放大器 |
-- |
±2.5 |
±3 |
|||
|
TXC |
100MHz~12GHz |
-- |
±2.0 |
±2.5 |
||
|
RF 回波损耗 |
TSC |
100MHz~3GHz |
-- |
-15 |
-10 |
dB |
|
TCC |
100MHz~6GHz |
-- |
-10 |
-7 |
||
|
TXC |
100MHz~12GHz |
-- |
-10 |
-5 |
||
|
输入 P-1dB |
1GHz，不带放大器 |
-- |
18 |
-- |
dBm |
|
|
1GHz，带放大器 |
- |
-2 |
-- |
|||
|
无 杂 散 动 态 范 围 SFDR (2) |
TSC |
1GHz |
112 |
118 |
-- |
dB·Hz2/3 |
|
2GHz |
110 |
115 |
-- |
|||
|
3GHz |
108 |
113 |
-- |
|||
|
TCC |
1GHz |
112 |
118 |
-- |
||
|
3GHz |
108 |
113 |
-- |
|||
|
6GHz |
99 |
105 |
-- |
|||
|
无 杂 散 动 态 范 围 SFDR (2) |
TXC |
1GHz |
109 |
115 |
-- |
dB·Hz2/3 |
|
6GHz |
102 |
108 |
-- |
|||
|
12GHz |
95 |
101 |
-- |
|||
|
输入三阶交调点(2) |
TSC |
1GHz |
33 |
38 |
-- |
dBm |
|
2GHz |
31 |
35 |
-- |
|||
|
3GHz |
29 |
33 |
-- |
|||
|
TCC |
1GHz |
33 |
38 |
-- |
||
|
3GHz |
29 |
33 |
-- |
|||
|
6GHz |
22 |
27 |
-- |
|||
|
TXC |
1GHz |
28 |
33 |
-- |
||
|
6GHz |
24 |
29 |
-- |
|||
|
12GHz |
20 |
25 |
-- |
|||
|
噪声系数(2) |
TSC（不带放大） |
1GHz |
-- |
35 |
39 |
dB |
|
2GHz |
-- |
36 |
40 |
|||
|
3GHz |
-- |
37 |
41 |
|||
|
TSC （带 放 大） |
1GHz |
-- |
15 |
19 |
||
|
2GHz |
-- |
16 |
20 |
|||
|
3GHz |
-- |
17 |
21 |
|||
|
TCC （不 带 放 大） |
1GHz |
-- |
35 |
39 |
||
|
3GHz |
-- |
37 |
41 |
|||
|
6GHz |
-- |
43 |
47 |
|||
|
TCC （带 放 大） |
1GHz |
-- |
15 |
19 |
||
|
3GHz |
-- |
17 |
21 |
|||
|
6GHz |
-- |
23 |
27 |
|||
|
TXC |
1GHz |
-- |
34 |
38 |
||
|
6GHz |
-- |
41 |
45 |
|||
|
12GHz |
-- |
47 |
51 |
|||
|
工作电流 |
+5V，不带放大器 |
-- |
45 |
280 |
mA |
|
|
+5V，带放大器 |
-- |
120 |
370 |
|||
|
-5V |
-- |
65 |
100 |
|||
|
工作电压 |
+5V |
+4.8 |
+5 |
+5.2 |
VDC |
|
|
-5V |
-5.2 |
-5 |
-4.8 |
|||
|
重量 |
不含尾纤的 FC 接头 |
-- |
35 |
-- |
g |
|
说明:(2)把光发和北亿纤通的光收模块的尾纤通过光法兰盘直接相连进行测试。
接头定义
|
类型 |
接头 |
|
射频 |
GPO（SMP）（公头 ，50Ω) |
|
光 |
FC/APC (1) |
|
光纤类型 |
SMF-28(标准)(1) |
|
供电 |
高温导线（1mm 线径，焊接温度不能超过 300℃和 1 秒） |
说明: (1)其他类型的接头和光纤类型可联系我们定制。

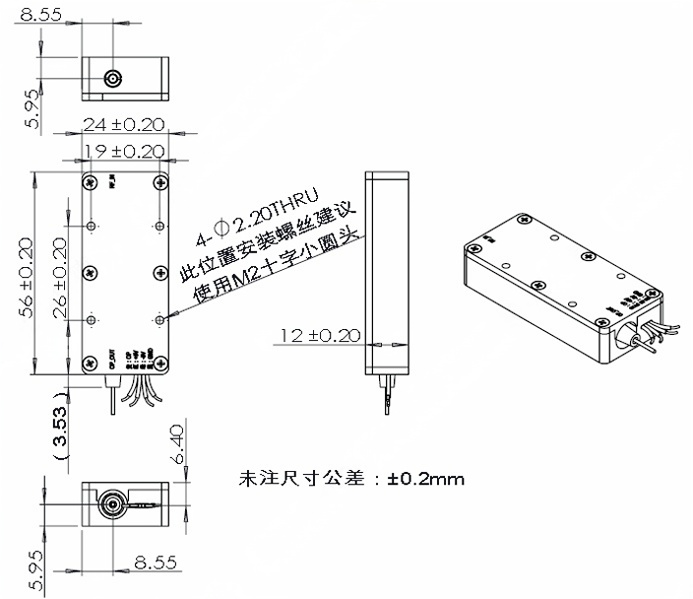

机械结构 (单位: mm)
说明:模块是从底部散热的。请用 M2.0 的螺钉安装，具体的螺钉长度请根据使用条件决定。
订购信息
|
FT-79-OM |
- |
T |
x |
C |
xxx |
N |
F |
- |
O |
x |
xx |
|
FT-79-OM：光模块 |
工作频率（4） |
发射波长 |
光接口和光纤 |
工作温度范围（5） |
特殊定义 |
说明:(4)更低的起始频率，如 9kHz，可以定制。
(5) 12GHz 系列的光波长暂不包括 1530nm； DWDM 系列模块的工作温度范围不包括-40 ~ 85℃;如有其他需 求，可以联系我们定制。
|
FT-79-OM |
- |
T |
x |
C |
xxx |
N |
F |
- |
O |
x |
xx |
|
工作频率（6） |
发射波长（7） |
光接口和光纤 |
工作温度范围 |
特殊定义 |
说明:(6)更低的起始频率，如 9kHz，可以定制。
(7)21GHz 系列的光波长暂不包括 1350nm/1370nm/1550nm；如有其他需求，可以联系我们定制。 ITU C 波段波长代码 xx 列表如下:
|
xx |
频率 (THz) |
中心波长 (nm) |
xx |
频率 (THz) |
中心波长 (nm) |
|
17 |
191.7 |
1563.86 |
30 |
193.0 |
1553.33 |
|
18 |
191.8 |
1563.05 |
31 |
193.1 |
1552.52 |
|
19 |
191.9 |
1562.23 |
32 |
193.2 |
1551.72 |
|
20 |
192.0 |
1561.42 |
33 |
193.3 |
1550.92 |
|
21 |
192.1 |
1560.61 |
34 |
193.4 |
1550.12 |
|
22 |
192.2 |
1559.79 |
35 |
193.5 |
1549.32 |
|
23 |
192.3 |
1558.98 |
36 |
193.6 |
1548.51 |
|
24 |
192.4 |
1558.17 |
37 |
193.7 |
1547.72 |
|
25 |
192.5 |
1557.36 |
38 |
193.8 |
1546.92 |
|
26 |
192.6 |
1556.55 |
39 |
193.9 |
1546.12 |
|
27 |
192.7 |
1555.75 |
40 |
194.0 |
1545.32 |
|
28 |
192.8 |
1554.94 |
41 |
194.1 |
1544.53 |
|
29 |
192.9 |
1554.13 |
42 |
194.2 |
1543.73 |
续上表
|
xx |
频率 (THz) |
中心波长 (nm) |
xx |
频率 (THz) |
中心波长 (nm) |
|
43 |
194.3 |
1542.94 |
53 |
195.3 |
1535.04 |
|
44 |
194.4 |
1542.14 |
54 |
195.4 |
1534.25 |
|
45 |
194.5 |
1541.35 |
55 |
195.5 |
1533.47 |
|
46 |
194.6 |
1540.56 |
56 |
195.6 |
1532.68 |
|
47 |
194.7 |
1539.77 |
57 |
195.7 |
1531.90 |
|
48 |
194.8 |
1538.98 |
58 |
195.8 |
1531.12 |
|
49 |
194.9 |
1538.19 |
59 |
195.9 |
1530.33 |
|
50 |
195.0 |
1537.40 |
60 |
196.0 |
1529.55 |
|
51 |
195.1 |
1536.61 |
61 |
196.1 |
1528.77 |
|
52 |
195.2 |
1535.82 |
北亿纤通 | F-tone Networks
企业邮箱：sales@f-tone.com
企业网站：www.f-tone.com
企业网站：www.sfpgmk.com
企业电话：028-85255257
企业传真：028-85977702
注：本产品有全国产化型号可选
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
Related Products
100MHz~3GHz模拟光收发模块
100MHz~3GHz模拟光收发模块
特点
● 小体积、非制冷
● 平坦的频率响应
● 优良的 EMI/EMC 设计
● 工作频率从 100MHz 到 3GHz
● 光发和光收模块都具有光功率监控功能
10MHz~6GHz模拟光发模块
10MHz~6GHz模拟光发模块
特点
● 超迷你小体积：31.3mm17mm10mm（长宽厚）
● 不带温控（无 TEC），低功耗
● 工作频率宽，最宽可从 10MHz 到 6GHz
● 平坦的频率响应
● 单电压+5V 供电
10MHz to 18GHz Butterfly Analog Optical Transmitter with TEC
10MHz to 18GHz Butterfly Analog Optical Transmitter with TEC
Features
● Low noise, use butterfly optical device with TEC
● Support ITU C Band
● Wide operating frequency from 10MHz to 18GHz
● APC&ATC functions
● Flat frequency response
SFP+ Transceiver,Single Mode,1310nm,10G,10km
SFP+ Transceiver,Single Mode,1310nm,10G,10km
The SFP+ transceivers are high performance, cost effective modules supporting data rate of 10Gbps and 10km transmission distance with SMF.The transceiver consists of three sections: a DFB laser transmitter, a PIN
18GHz可调增益光收模块
18GHz可调增益光收模块
特点
● 迷你小体积：21.5mm19mm7mm（长宽厚）
● 工作频率宽，最高可达 18GHz
● 单电压+5V 供电
● 内置增益调节器：调节范围 0.5~31.5dB
● 内置 MCU，可监控光收功率
18GHz小体积光收模块
18GHz小体积光收模块
特点
● 超小体积：30mm8.4mm7mm（长宽厚）
● 低功耗
● 工作频率宽，最高可达 18GHz
● 平坦的频率响应
● 单电压+5V 供电
