标准光模块
2.5Gbps 单路光收发一体模块
Description
2.5Gbps 单路光收发一体模块
产品描述
此款光模块是一款低功耗、高性能的双纤双向收发一体模块。传输速率高达 2.5Gbps，模块发射、接收波长均为 850nm。3.3V 直流供电，光接口为 ST 接口。发射部分采用高功率 LD，信号引脚（TD+和 TD-）接口电平标准为 CML 或 LVPECL。接收部分包括 PIN 和限幅放大器，信号引脚（RD+和 RD-）接口电平标准为 CML。模块还具有发送信号关断控制及无光告警功能。
模块体积小，重量轻，可安装在空间狭小的插板或机箱内。
产品特性
● 模块高度7.8mm
● 全金属外壳
● 双纤双向传输
● 850nm的工作波长，多模光纤
● 2.5Gbps传输速率
● 表面贴装形式，小尺寸封装
● 3.3V电源供电
产品性能指标

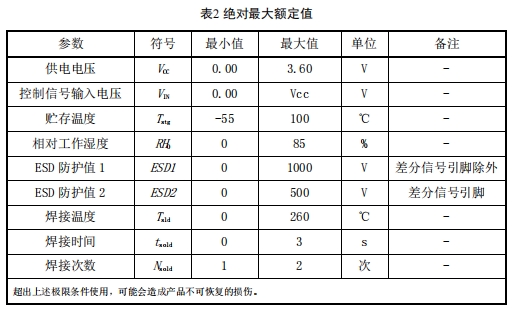

1.极限条件

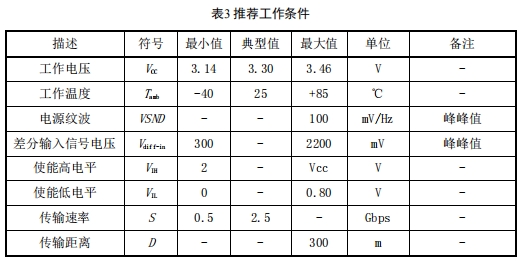

2.推荐工作条件

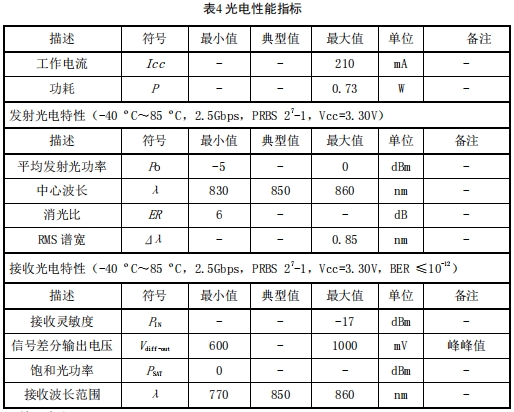

3.产品技术指标

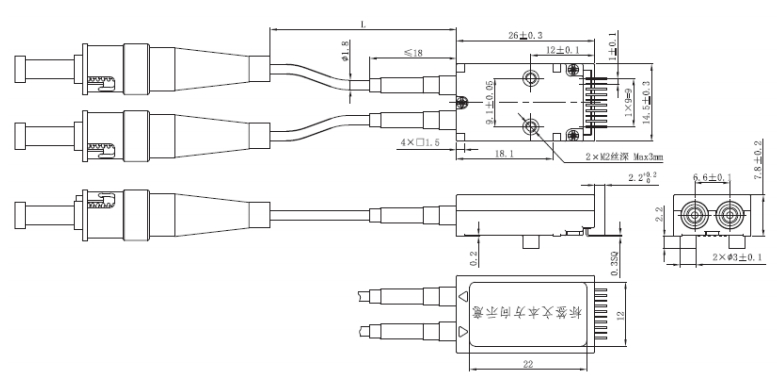

结构尺寸
注：本产品有全国产化型号可选
本产品为仅展示部分参数，如有需要，请联系我们。
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
