400G QSFP-DD SR8 VCSEL 850nm 100m光收发模块
Description
400G QSFP-DD SR8 VCSEL 850nm 100m光收发模块
产品描述
北亿纤通的400G QSFP-DD SR8是一款可热插拔的光收发模块，设计应用于数据中心400G SR8以太网链路，采用50G PAM4和VCSEL技术，在系统开启FEC的前提下，可以通过8对多模光纤实现100m以内的425Gbps数据互连。
产品特性
● 采用QSFP-DD可热插拔封装的8通道全双工收发一体模块
● 8通道850nm VCSEL和PIN
● 接收通道和发射通道内置DSP芯片
● 每通道传输速率最高可达53.125Gbps（50G PAM4）
● 符合QSFP-DD MSA和IEEE 802.3cm 400GBASE-SR8以太网传输协议
● 兼容IEEE 802.3cd 200GBASE-SR4/100GBASE-SR2/50GBASE-SR以太网传输协议
● 使用8对并行的多模光纤传输，距离最高可达70m（OM3 MMF）或100m（OM4 MMF）
● 功耗小于8.5W
● MPO24/PC或MPO16/APC光口
● 商业级的工作温度范围
● 电源电压3.3V
● 符合RoHS环保标准（无铅）
产品参数
产品类型：光模块
应用场景：数据中心
传输速率：400G
传输协议：Ethernet, InfiniBand
封装类型：QSFP-DD
最大传输距离：<2km
传输介质：MMF
中心波长：850nm
接口类型：MPO/MTP

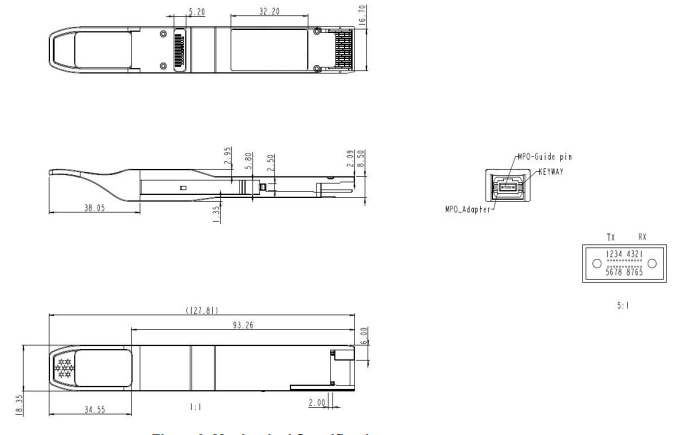

产品尺寸
订购信息
| 产品型号 | 产品描述 |
|---|---|
| FTQD-4H-SR8xx-M2A | 400GE QSFP-DD SR8 VCSEL 850nm 100m光收发模块（MTP16/APC） |
| FTQD-4H-SR8xx-M2B | 400GE QSFP-DD SR8 VCSEL 850nm 100m光收发模块（MTP24/PC） |
本产品为FT-Y1系列，仅展示部分参数，如有需要，请联系我们。
注：本产品有全国产化型号可选
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
