波分复用器
50G无热AWG(80通道)
Description

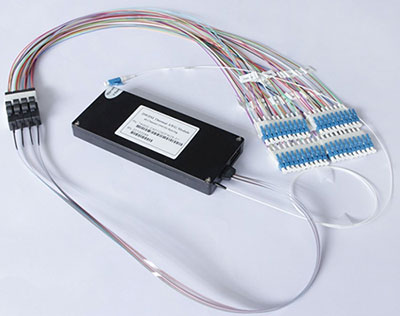

50G AWG(80通道)
北亿纤通的非热AWG(AAWG)提供优良的光学性能,可靠性高,易于纤维处理和节电解决方案在一个紧凑的包。不同的输入和输出的纤维,如SM纤维,可以选择下午毫米纤维和纤维来满足不同的应用程序。我们可以提供19”1 u为50G AWG架装安装包产品。
C-Band
L-Band
C+L-Band
定制
50G
100G
200G
指定
16
32
40
48
80
指定
Gaussian
Broad Gaussian
Flat Top
模块
架子
指定
0.5m
1m
1.5m
2m
2.5m
3m
指定
None
FC/APC
FC/PC
SC/APC
SC/PC
LC/APC
LC/PC
ST/UPC
指定
H58
C59
H59
C60
指定
非热AWG(AAWG)等效热AWG性能标准(TAWG),但不需要电力的稳定。它们可以被用作薄膜直接更换过滤器(Filter类型密集波分复用模块)的情况没有电源可用,也适用于室外应用超过-30 + 70度访问网络。F-tone的非热AWG(AAWG)提供优良的光学性能,可靠性高,易于纤维处理和节电解决方案在一个紧凑的包。不同的输入和输出的纤维,如SM纤维,可以选择下午毫米纤维和纤维来满足不同的应用程序。我们可以提供19”1 u为50G AWG架装安装包产品。
技术参数
.
| 参数 | 规格 | |||
| MIN | Typ | Max | ||
| 通道数 | 80 | |||
| 通道间隔（GHz） | 50 | |||
| 中心波长（nm） | C-Band | |||
| 清晰通道通频带(nm) | ±6.25 | |||
| 波长稳定性（nm） | ±0.005 | |||
| -1 dB信道带宽（nm） | 0.2 | |||
| -3 dB信道带宽（nm） | 0.3 | |||
| 在ITU网格的光损耗（dB） | 6.0 | 7.0 | ||
| 隔离度（dB） | 相邻 | 25 | ||
| 非相邻 | 29 | |||
| 总数 | 22 | |||
| 插入损耗均匀性（dB） | 2.0 | |||
| 方向性（只有复用）（dB） | 40 | |||
| 插入损耗平坦度（dB） | 1.5 | |||
| 回波损耗（dB） | 40 | |||
| 偏振相关损耗（在清晰通道带）（dB） | 0.3 | 0.5 | ||
| 偏振摸色散（ps） | 0.5 | |||
| 最大光功率（mW） | 23 | |||
| Mux/Demux/输入/输出 检测范围(dB/℃) | -35 | +23 | ||
| 工作温度(℃) | -5 | +25 | +65 | |
| 工作湿度(%RH) | 5 | 95 | ||
| 储存温度(℃) | -40 | +85 | ||
| 储存湿度(%RH) | 5 | 95 | ||
| 包装尺寸(mm) | L150×W65×H16 | |||
IL代表最坏的情况下在+ / - -0.1 nm ITU波长窗口。
PDL测量平均极化在+ / - 0.1 nm ITU波长窗口。
