标准光模块
BGA 6.25G十二路并行接收光模块
Description
BGA 6.25G十二路并行接收光模块
特性
典型传输速率6.25G（单通道）
微插座可插拔BGA封装形式
十二路信号并行传输，接收光模块
采用PIN阵列，具有功耗小的特点
工作温度-40℃～+70℃
3.3V单电源供电
应用
甚短距离的高速数据通信连接（板级互连、机架间互连、系统级互连），服务器与存储器阵列的互连。
主要性能指标
|
典型传输速率 |
6.25Gbps |
|
中心波长 |
850nm |
|
接收灵敏度 |
≤-12dBm(-40℃～+70℃) |
|
电源电压 |
3.3V |
|
工作温度 |
-40℃～+70℃ |
订购信息
|
FBGA-12R62-02 |
X |
-XX |
-XX |
|
F-tone BGA 12路并行接收光模块，6.25G每通道
|
空 商业级 |
100mm 尾纤长度（可定制） |
MT MT尾纤输出 MP MPO尾纤输出 |
|
I 工业级 |
|||
|
M 军品级 |

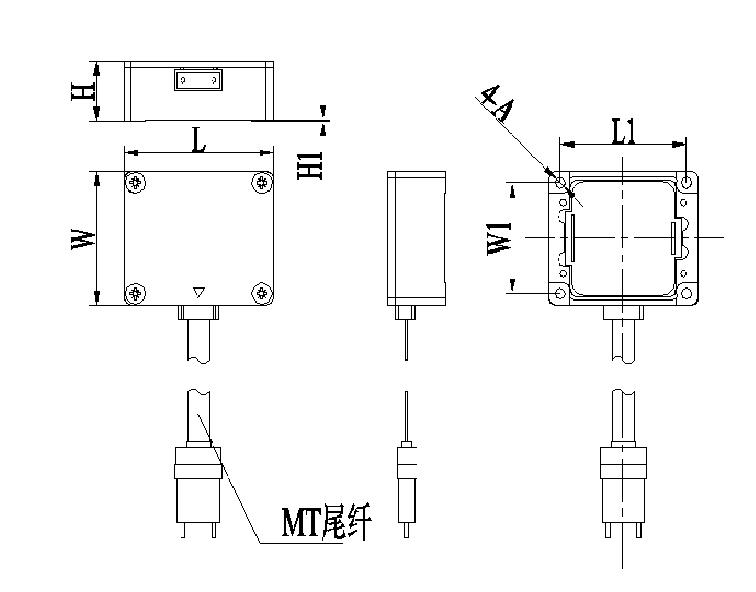

结构尺寸图
单位：mm 注：尾纤长度和接头类型可以订制
|
|
W |
W1 |
L |
L1 |
H |
H1 |
A |
|
最大值 |
19.1 |
15.72 |
22.5 |
19.05 |
8.7 |
- |
- |
|
公称值 |
18.9 |
15.62 |
22.3 |
18.95 |
8.5 |
0.15 |
M1.6 |
|
最小值 |
18.7 |
15.52 |
22.1 |
18.85 |
8.3 |
- |
- |
