EDFA放大器
CATV模块化EDFA
Description
CATV模块化EDFA
说明
该产品为高稳定度输出 EDFA。核心器件采用高可靠性的Pump激光器,采用独特的APC(自动功率控制)和 ATC(自动温度控制)电路,使得输出功率稳定度高、可靠性好;独特的光路设计保证优秀的光路指标;采用高稳定和高精度的 MPU（微处理器）系统使用调节、显示方便、可靠、智能。
产品专为模拟 CATV 系统设计的光路具有:（1）对噪声敏感的模拟系统中的低噪声,保证更高的 CNR 指标;（2）工作信号上良好的光谱平坦性,保证更高的CSO指标;（3）整个频段内良好的光谱平坦度,更适应于插播等应用以满足NGB（下一代广播网）的需求。
良好的光路和紧凑的结构设计,可同时满足双路EDFA 输出,每路EDFA可独立控制,单路可达22dBm,使得该模块的集成度更高。
应用
● 模块式光纤放大系统
● 视频光传输系统
● 光分配系统
特点
● 低噪声系数
● 高稳定性和高可靠性:MTBF＞100000 小时
● 完善的状态监控接口:RS-485和 RS-232 接口
● 高精度的AGC/APC电路:功率控制精度典型值为±0.05dB
● 智能化温控系统:采用专用控温芯片,散热和功耗比常规产品降低30％
● 紧凑的机械和电路结构
● 可根据客户要求提供OEM服务
● 所有性能符合Bellcore GR1312-CORE要求

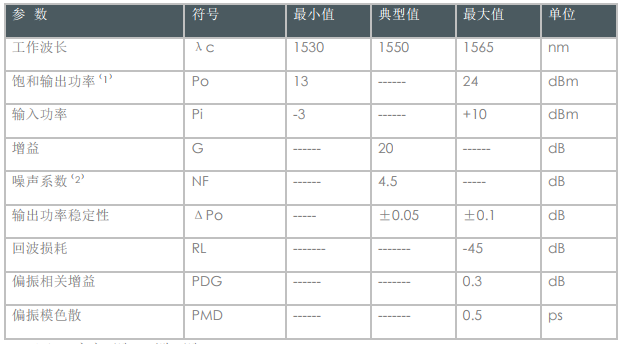

光性能指标

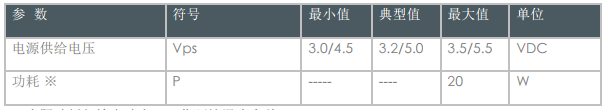

电性能指标

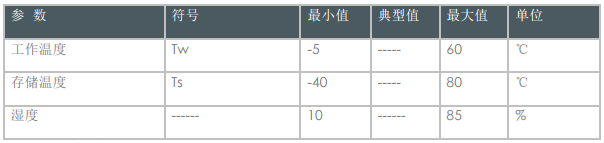

环境性能指标

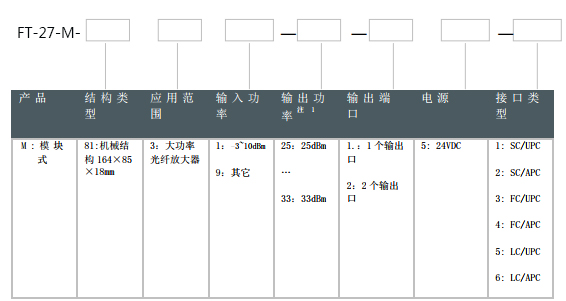

产品型号
