EDFA放大器
CATV33dBm模块化EDFA
Description
CATV33dBm模块化EDFA
说明
该产品为高功率输出C-Band Er-Yb共掺双包层光纤放大模块。独特的光路设计保证优秀的光路指;采用高稳定和高精度的MPU（微处理器）系统使用调节、显示方便、可靠、智能。
该产品采用与常规 EDFA 不同的双包层铒镱共掺放大技术,具有比普通技术高10倍的电光转换效率,所以具有更低的相对成本和更紧凑的体积与更低的功耗,特别适用于光纤到户FTTH,光纤到楼等大分配比系统中应用。
该设备大功率Pump泄漏处理,以及激光器驱动电路,来获得更优的指标和更稳定的性能。采用独创的智能温控系统,专用温控芯片,使设备发热量比常规电路减小 30％。
应用
● 模块式光纤放大系统
● 视频光传输系统
● 光分配系统
特点
● 低噪声系数
● 双路 EDFA,每路可达30dBm,可分开控制。
● 高稳定性和高可靠性:MTBF＞100000小时
● 完善的状态监控接口:RS-485和RS-232接口
● 高精度的AGC/APC电路:功率控制精度典型值为±0.05dB
● 智能化温控系统:采用专用控温芯片,散热和功耗比常规产品降低30％
● 紧凑的机械和电路结构
● 可根据客户要求提供OE 服务
● 所有性能符合Bellcore GR1312-CORE要求

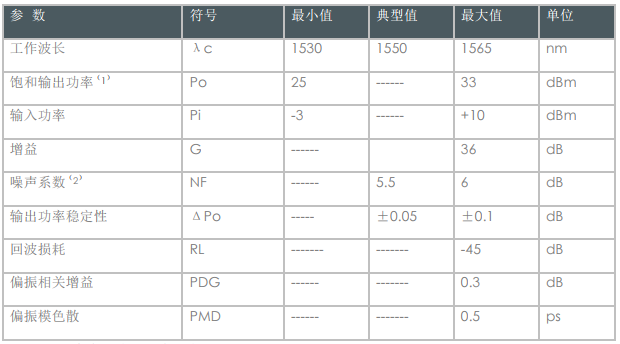

光性能指标

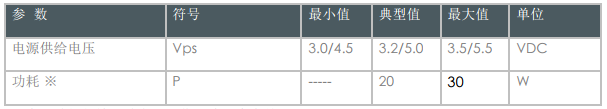

电性能指标
环境性能指标
产品型号
