C波段增益平坦ASE光源模块
Description
|
产品简介
|
|
FT-ASE-1550-13/15/17-SM-M-WB系列宽光谱范围光源模块是广泛用于分布式光纤光栅传感系统、光无源器件测试、光谱分析设计的放大自发辐射光源（Amplified SpontaneousEmission），简称ASE光源。基于9xxnm半导体激光器泵浦稀土掺杂光纤（Er3+离子）产生C波段（1528-1563nm）放大自发辐射（ASE）光的基本原理，特殊设计的C波段光谱增益平坦滤波（GF）结构，使得FT-ASExxSM系列产品具有极高的光-光转换效率与优异的C波段光谱平坦度（典型值1.5dB）。同时为保证分布式光纤光栅系统对于光源输出稳定性的严格要求，FT-ASExxSM内部采取全局光反馈控制技术与脉宽调制（PWM）精密温度控制技术，确保极高的输出光功率稳定性与光谱波形稳定性。 FT-ASExxSM系列包含13dBm、15dBm和17dBm输出光功率等系列规格，内置静电（ESD）防护、过流/过压保护等完善的安全使用设计，严格的工艺控制与测试流程使得产品可长期可靠应用于分布式光纤光栅传感系统。FT-ASExxSM-M系列较之ASExxSM系列内部增加了状态监控功能，通过RS232串行接口与随机提供的上位机软件（ASE远程客户端）一起使用可对内部泵浦激光器工作温度、驱动电流和输出光功率等状态参数监控，适用于科学研究工作。 |
产品特点
|
输出功率高（13 dBm/15 dBm/17 dBm） C波段光谱平坦（典型值≤ 1.5 dB） 结构尺寸紧凑（112 x 70 x 15 mm） 优异的光功率稳定性与波长稳定性 低偏振输出（DOP ≤ 5 %） 微处理器智能控制(ASExxSM-M系列) 内部状态参量实时监控（ASExxSM-M系列） |
|
|
应用领域
|
|
|
分布式光纤光栅传感系统 光纤传感系统 生物医学成像 光纤陀螺仪 光纤无源器件测试 波分复用器件测试 光谱分析 |

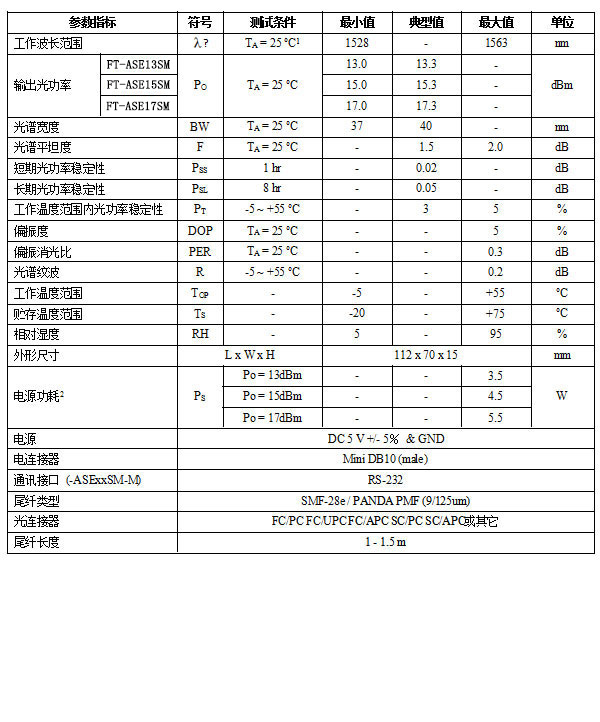

技术指标
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
