掺铒光纤 (EDF)
Description
北亿纤通科技有限公司提供全系列掺铒光纤产品，可满足最苛刻的光放大器设计要求，放大范围覆盖C 波段和L 波段。应用1480nm 或980nm 泵浦技术，北亿纤通掺铒光纤可实现35nm 的放大带宽，并在带宽范围内保持增益平坦，可获得理想的功率转换效率。 北亿纤通掺铒光纤专为高性能、低噪声指标要求的光纤放大器而设计，例如：WDM 通信系统中的光前置放大器、光功率放大器及在线放大器。 北亿纤通掺铒光纤产品采用铒铝共掺设计以保证优质性能。
产品应用
产品广泛应用于通信领域
● DWDM 放大器
● CATV 放大器
● 980nm 或1480nm 泵浦
● 陆地或水下通信
产品特点
● 优异的光纤均匀性
● 高功率转换效率和低噪声设计
● 业界领先的光纤几何性能
● 低PMD 特性
● DLPC9 双层涂覆确保优异的光纤机械性能
● 良好的抗氢损特性

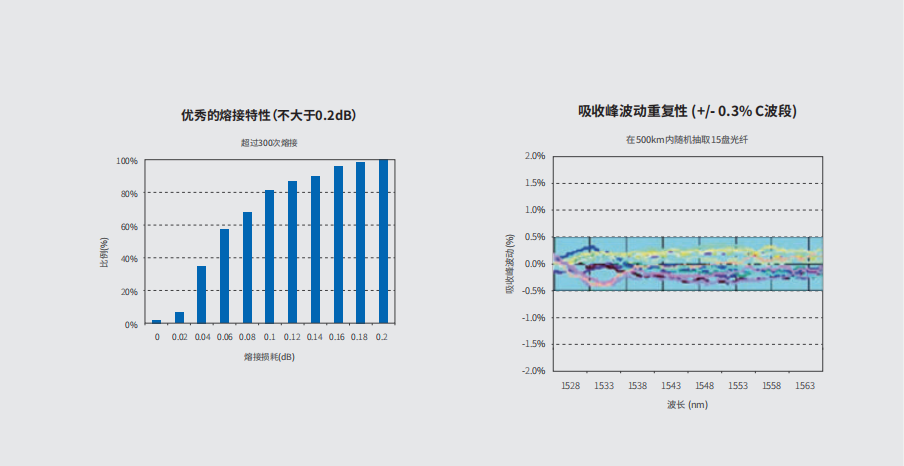

● 低熔接损耗特性
光学特性
规格参数
|
光纤类型 |
EDF3/6/125-23 |
EDF7/6/125-23 |
EDF13/6/125-23 |
EDF22/6/125-23 |
EDF36/6/125-23 |
|---|---|---|---|---|---|
|
产品编号 |
FT-AE-ED1011-A |
FT-AE-ED1012-A |
FT-AE-ED1013-A |
FT-AE-ED1015-A |
FT-AE-ED1016-A |
|
应用波段 |
C 波段 | C 波段 | C & L 波段 | C & L 波段 | C & L 波段 |
|
光学性能 |
|||||
|
吸收峰值1529nm (Max.[1528-1532nm]) 范围 (dB/m)*① |
3.0 ~ 4.0 | 6.0 ~ 9.0 | 10.0 ~ 15.0 | 20.0 ~ 24.0 | 33.0 ~ 39.0 |
|
吸收峰值1529nm (Max.[1528-1532nm]) 典型值 (dB/m)*① |
3.5 |
7.0 |
13.0 |
20.0 |
36.0 |
| 250m光纤长度的吸收峰值波动(%) |
≤2.5 |
≤2.5 |
≤3.0 |
≤3.0 |
≤3.0 |
| 背景损耗 (Min.[1100~1300nm])dB/km |
≤10 |
≤10 |
≤10 |
≤10 |
≤10 |
|
弯曲敏感度 (dB) (2m,弯曲直径15mm，1圈， |
≤0.1 |
≤0.1 |
≤0.1 |
≤0.1 |
≤0.1 |
|
截止波长 (nm)*② |
≤980 |
≤1300 |
≤1300 |
≤1300 |
≤1300 |
|
模场直径1550nm (μm)*③ |
5.4 ~ 6.0 |
4.7 ~ 6.1 | 5.2 ~ 6.0 | 5.1 ~ 5.9 | 5.1 ~ 5.9 |
|
数值孔径 |
0.21 ~ 0.25 | 0.21 ~ 0.25 | 0.21 ~ 0.25 | 0.21 ~ 0.25 | 0.21 ~ 0.25 |
|
熔接损耗 |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.2 |
| 偏振模色散系数 (fs/m) |
≤15 |
≤15 | ≤15 | ≤15 | ≤15 |
|
几何性能 |
|||||
|
包层直径 (μm) |
125.0±2.0 |
125.0±2.0 |
125.0±2.0 |
125.0±2.0 |
125.0±2.0 |
|
涂覆层直径 (μm) |
250.0±15.0 |
250.0±15.0 |
250.0±15.0 |
250.0±15.0 |
250.0±15.0 |
|
芯/包同心度 (μm) |
≤0.6 |
≤0.6 |
≤0.6 |
≤0.6 |
≤0.6 |
|
包/涂覆层同心(μm) |
≤12.5 |
≤12.5 |
≤12.5 |
≤12.5 |
≤12.5 |
|
机械性能 |
|||||
|
光纤强度 (kpsi) |
150 |
150 | 150 | 150 | 150 |
|
商业段长 (±5 m)(m) |
250, 500, 1000 |
250, 500, 1000 |
250, 500, 1000 |
250, 500, 1000 |
250, 500, 1000 |
|
环境性能 |
|||||
|
存储温度 (℃) |
-40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 |
|
工作温度 (℃) |
-5~ +75 |
-5~ +75 |
-5~ +75 |
-5~ +75 |
-5~ +75 |
|
存储湿度(非凝露)(%) |
5 ~ 95 |
5 ~ 95 |
5 ~ 95 |
5 ~ 95 |
5 ~ 95 |
|
工作湿度(非凝露)(%) |
5 ~ 95 |
5 ~ 95 |
5 ~ 95 |
5 ~ 95 |
5 ~ 95 |
①其他波长吸收峰值可根据要求提供
②截止波长小于980nm光纤可选
③FT-AE-ED1012-A较大模场光纤可选
