CG-03-00-3293-LX 光缆组件
Description
1 产品功能和用途
1.1 产品功能
该光缆组件组要用于车载通信， 机箱间互连。
1.2 安装使用环境
车载环境
2 产品组成
通用型号： CG-03-00-3293-LX

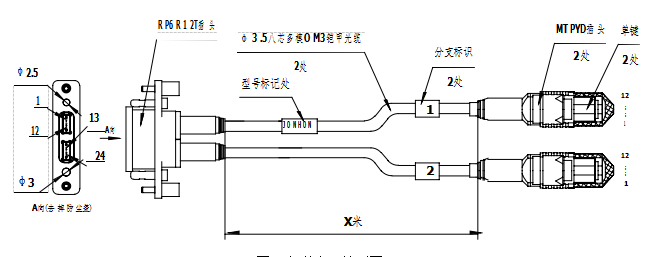

型号说明：组件一端为 1 个 RP7R12T 插头(铜镀镍壳体)，二端为 2 个 MTPYD 插头(不带导针，母头)， 适配φ3.5 十二芯多模 OM3 铠甲光缆，光缆总长为 X 米。订货前需与设计确定长度信息，以防因长度不合适造成方案不适用。
通用型号： CG-03-00-3293-L1
型号说明：组件一端为 1 个 RP7R12T 插头(铜镀镍壳体)，二端为 2 个 MTPYD 插头(不带导针，母头)， 适配φ3.5 十二芯多模 OM3 铠甲光缆， 光缆总长为 1
米。

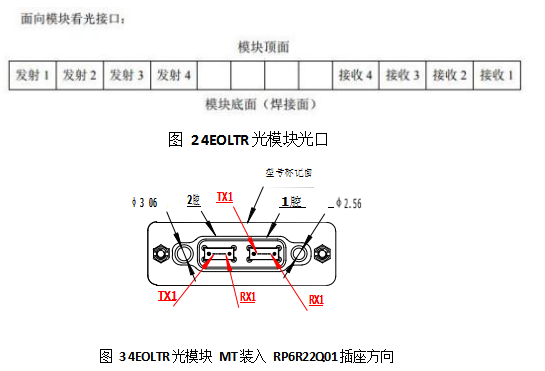

4EOLTR-85-512× 2M 光模块光口定义如下，光模块的 MT 装入 RP6R22Q01 插 座中， 方向如下所示。
QSFP 光模块 (用户产品)光口定义如下，MTPYD 插头装入后，接收 1 对应 MTPYD 插头的 1 孔位。
3 适用规范
Q/21EJ969 《军用光缆组件总规范》
4 技术要求
4.1 光缆规格
光缆性能：

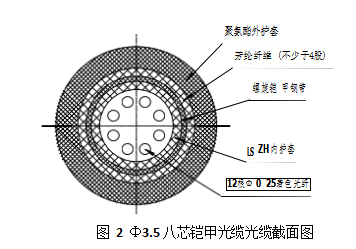

光缆类型： Φ3.5 十二芯铠甲光缆
传输模式：多模 OM3
光缆护套材料：黑色 TPU
加强构件： 铠甲钢带、芳纶纤维
最小弯曲半径：10D (D 为光缆外径)
线路损耗：≤4.0dB/Km@850nm 、≤2.0dB/Km@1300nm
4.2 连接器规格
|
项目 |
RP |
MTPYD |
|
连接器插入损耗 |
≤0.8dB |
≤0.7dB |
|
组件插入损耗 |
两端连接器插入损耗之和+光缆损耗 |
|
|
插拔次数 |
500 次 |
|
|
工作温度 |
-45℃~+85℃ |
|
|
振 动 |
频率：10~2000Hz ，加速度 147 m/s2 |
频率: 10 Hz~55 Hz, 单振幅 0.75 mm,一次扫描时间 1 min |
|
冲击 |
峰值加速度：490 m/s2 ，半正弦波持续时间 11ms |
|
5 验收及交付要求
5.1 交付要求
随产品提供使用说明书。
6 研制进度要求
|
序号 |
节点 |
进度 (年/月) |
备注 |
|
1 |
方案设计评审 |
2022.10 |
|
|
2 |
详细设计评审 |
|
|
|
3 |
C 转 S |
|
可超越 |
|
4 |
状态鉴定 |
|
|
注：本产品有全国产化型号可选
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.

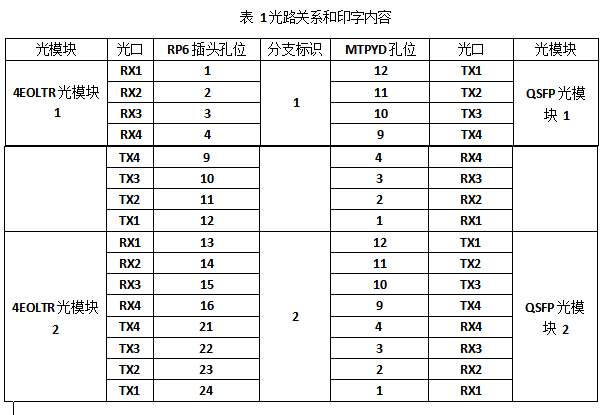

表1光路关系和印字内容
|
光模块 |
光口 |
RP6插头孔位 |
分支标识 |
MTPYD孔位 |
光口 |
光模块 |
|
4EOLTR光模块 1 |
RX1 |
1 |
1 |
12 |
TX1 |
QSFP光模块1 |
|
RX2 |
2 |
11 |
TX2 |
|||
|
RX3 |
3 |
10 |
TX3 |
|||
|
RX4 |
4 |
9 |
TX4 |
编号： 001-00363320版本： A
|
|
TX4 |
9 |
|
4 |
RX4 |
|
|
TX3 |
10 |
3 |
RX3 |
|||
|
TX2 |
11 |
2 |
RX2 |
|||
|
TX1 |
12 |
1 |
RX1 |
|||
|
4EOLTR光模块2 |
RX1 |
13 |
2 |
12 |
TX1 |
QSFP光模块 2 |
|
RX2 |
14 |
11 |
TX2 |
|||
|
RX3 |
15 |
10 |
TX3 |
|||
|
RX4 |
16 |
9 |
TX4 |
|||
|
TX4 |
21 |
4 |
RX4 |
|||
|
TX3 |
22 |
3 |
RX3 |
|||
|
TX2 |
23 |
2 |
RX2 |
|||
|
TX1 |
24 |
1 |
RX1 |
