传能光纤跳线
Description
北亿纤通传能光纤跳线采用特殊包层大芯径能量光纤，通过优化纤芯、包层直径，并结合连接器与传能光缆连接工艺，精密抛磨端面实现光纤高效率耦合和高能量传输。北亿纤通基于各行业领域的标准应用，可提供支持不同功率水平的传能组件产品，采用优质不锈钢软管保护层，具备中心夹持度好、传输效率稳定等优良特性，同时连接器类型可选D80/SMA905。
产品应用
● 大功率激光柔性传输
● 激光精密加工
● 大气光谱测量
● 激光碎石
产品特点
● 光纤中心夹持，同心度好
● 优质不锈钢软管保护层
● 高数值孔径（NA 0.22）
● 激光损伤阈值高
● 传输效率达到90% 以上@1064nm，性能稳定
● 无胶工艺可选
● D80/SMA905 连接器可选
● 水冷可选
● 优质大芯径光纤SI200/SI400/SI600 可选

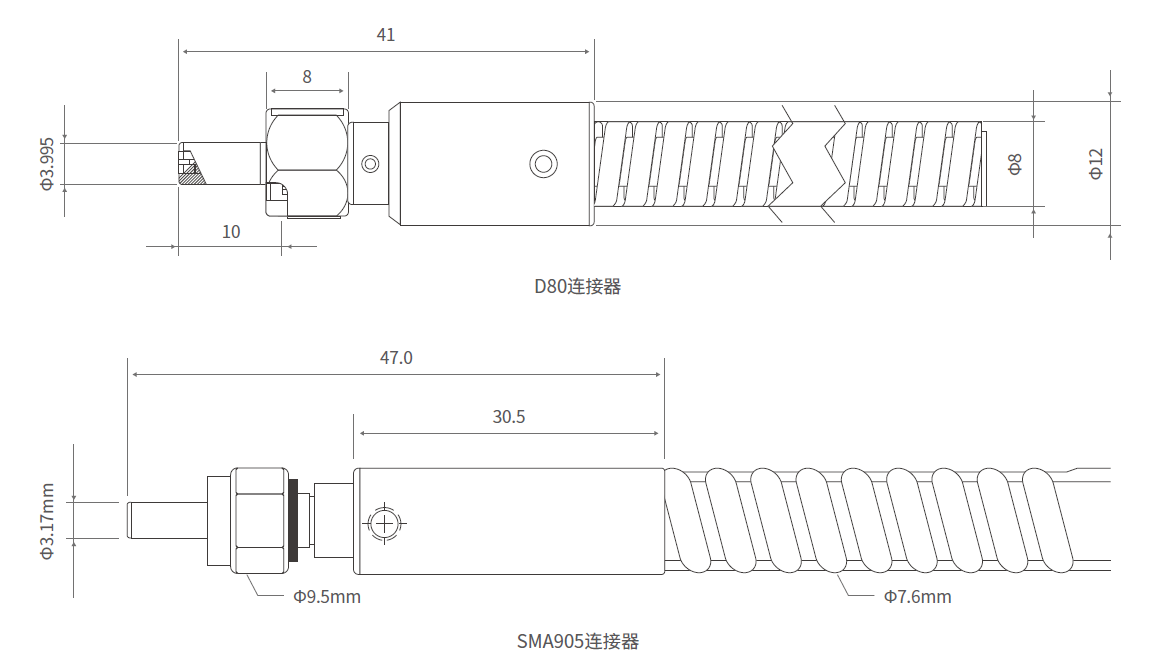

连接器结构尺寸图
规格参数
| 产品类型 | D80-D80-SI200/500- 22/1400E(DC)-1×A80-5m | D80-D80-SI600/750- 22/1700E(DC)-1×A80-5m | SMA905-SMA905-SI400/440- 22/730-1×A30-5m |
|---|---|---|---|
|
光学参数 | |||
|
工作波长(nm) |
400 ~ 2400 |
||
|
数值孔径(NA) |
0.22 ± 0.02 |
||
|
光纤类型 |
阶跃型 |
||
|
几何参数 |
|||
|
光纤芯径(μm) |
200.0 ± 5.0 |
600.0 ± 10.0 |
400.0 ± 8.0 |
|
外包层直径(μm) |
500.0 ± 5.0 |
750.0 ± 10.0 |
440.0 ± 8.0 |
|
紧套层直径(μm) |
1400.0 ± 50.0 |
1700.0 ± 50.0 |
730.0 ± 30.0 |
|
光纤材料 |
|||
|
纤芯材料 |
低OH石英 |
||
|
紧套材料 |
ETFE |
丙烯酸树脂或ETFE |
|
|
跳线性能 |
|||
|
传输效率（%） |
|||
|
耐激光强度（连续光）（W） |
|||
*光纤尺寸、数值孔径、产品长度均可定制，SMA905高功率悬空/平头可选，可选水冷连接头。
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
