EDFA放大器
色散补偿型光纤放大器
Description
色散补偿型光纤放大器
该产品专为长距离系统传输设计。长距离传输中，由于光纤色散的积累，在CATV系统中主要表现为CNR劣化和CSO的剧烈劣化。为解决色 散问题，常常采用色散补偿光纤盘绕的色散补偿模块来优化系统指标。 色散补偿光纤由于具有：（1）插损大，（2）非线性阈值低的特点，在CATV系统中的放置位置一直是个问题。置于光纤放大器前，由于较大的插损，使得 EDFA输入功率偏低，造成系统CNR劣化较大。置于光纤放大器之后，由于CATV系统中都是功放，使得非线性阈值（比如SBS）很低的色散补偿光纤很容 易产生非线性而极大地劣化系统指标。 基于以上问题，F-tone开发了专门用于色散补偿模块插入的光纤放大器，将输入光放大到色散补偿光纤阈值下，再进入色散补偿光纤后，再进入光纤放大器放大到 需要的功率进入传输光纤，如下图。
同时该色散补偿放大器具有本公司FTGA1110所有的技术特点，建议配合本公司提供的优异的色散补偿模块FTDC1000系列，将获得最佳的系统性能指标。
实际应用案例中，采用本公司的方案，实现了将数字电视传输到600km，数模混合电视传输400km的成功案例。
- 模拟CATV长距离传输
- FTTH光纤到户系统
- 长距离系统配合色散补偿使用
- 光分配系统
特点
- 解决色散补偿器插损带来的CNR降低
- 解决色散补偿模块低非线性阈值的问题
- 低噪声系数：0dBm输入时低于4.5dB
- 极低CSO劣化：< -70dBc
- 双电源可插拔高性能电源：可混插220VAC和-48VDC电源
- 高稳定性和高可靠性：MTBF＞100000小时
- 网管Agent可热插拔
- 完善的网管接口：以太网、RS-485和RS-232网络接口
- 支持Telnet和国标SNMP网管
- 高精度的AGC/APC电路:功率控制精度典型值为±0.05dB
- 智能化温控系统：采用专用控温芯片，散热和功耗比常规产品降低30％

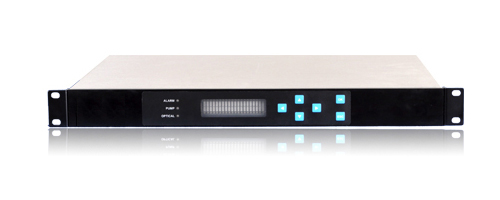

- 灵活的机械和电路结构（包括纯光模块，带电模块,台式和1U结构）
- 可根据客户要求提供OEM服务
- 所有性能符合Bellcore GR-1312-CORE 要求
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
| 工作温度 | TW | -5 | ------ | 60 | ℃ |
| 存储温度 | TS | -40 | ------ | 80 | ℃ |
| 湿度* | ------- | 10 | ------ | 90 | % |
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
| 电源供给电压* | VPS | 85/170 | 110/220 | 132/264 | VAC |
| 功耗** | P | ------- | ------ | 18 | W |
*： 电源110VAC，220VAC和-48VDC 可选
**：实际功耗与输出功率，工作环境温度有关
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
| 工作波长 | λc | 1530 | 1550 | 1565 | nm |
| 饱和输出功率* | Posat | 13 | ------ | 24 | dBm |
| 输入功率 | Pi | -3 | ------ | +10 | dBm |
| 中级插入损耗 | LM | ------ | ------ | 15 | dB |
| 噪声系数** | NF | ------ | 4.5 | ------ | dB |
| 输出功率稳定性 | △Po | ------ | ±0.05 | ±0.1 | dB |
| 输入隔离度 | ISOi | 30 | ------ | ------ | dB |
| 输出隔离度 | ISOo | 30 | ------ | ------ | dB |
| 输入泵浦泄露 | PLi | ------ | ------ | -35 | dBm |
| 输出泵浦泄露 | Plo | ------ | ------ | -45 | dBm |
| 回波损耗 | RL | ------ | ------ | -45 | dBm |
| 偏振相关增益 | PDG | ------ | ------ | 0.3 | dB |
| 偏振模色散 | PMD | ------ | ------ | 0.5 | ps |
注:
*：客户可选
**：0dBm输入时测试的
| 产品类别 | 应用领域 | 结构 | 功率类型 | 配置类型 | 输出功率 | 供电电压1 | 供电电压1 | 接口类型 | 中级损耗 |
| FTGA | 1 | 1 | 0 | 3 | 20 | 2 | 0 | 2 | 3 |
| 1：有线电视领域 | 1:1U结构 | 1：-10dBm最大输入 | 3：色散补偿型 | 13：13dBm | 1:110VAC |
1:110VAC |
1:SC/UPC |
1:2~4dB |
|
| 6：模块式 | 2：-8dBm最大输入 | 2:220VAC |
2:220VAC |
2:SC/APC |
2:4~6dB |
||||
| 3：-6dBm最大输入 | 24:23dBm | 4:-48VDC |
|
3:FC/UPC |
3:6~8dB | ||||
| 4：-4dBm最大输入 |
|
4:FC/APC |
4:8~10dB | ||||||
| 5：-2dBm最大输入 |
5:LC/UPC |
5:10~12dB | |||||||
| 6：0dBm最大输入 |
6:LC/APC |
6:12~14dB | |||||||
| 7：+2dBm最大输入 |
7:14~16dB |
||||||||
| 8：+4dBm最大输入 | |||||||||
| 9：+6dBm最大输入 |
说明：
1、供电电压2：0，即为单电源配置
2、前级放大器工作于AGC模式，后级放大器工作于APC（恒输出功率）模式
