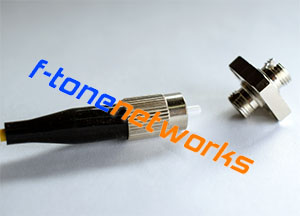

DIN光纤活动连接器及转接器
Description
DIN光纤活动连接器及转接器
产品简介
标准金属零件,互换性好
小型化设计,体积小
陶瓷插针,PC、UPC和APC研磨方式
低插入损耗、高回波损耗
转接器采用金属外壳,陶瓷套筒,插入损耗小
可适配UL干线级防火光缆或低烟无卤光缆等多种光缆
光缆外径：Φ0.9、Φ2、Φ3
原材料符合欧盟RoHS标准
技术性能
|
类型 |
多模 |
单模 |
转接器 |
||
|
PC |
PC |
UPC |
APC |
||
|
插入损耗（dB） |
≤0.2 |
≤0.3 |
≤0.3 |
≤0.3 |
≤0.1 |
|
回波损耗（dB） |
/ |
≥45 |
≥50 |
≥60 |
/ |
|
重复性（dB） |
≤0.2 |
/ |
|||
|
插拔次数（次） |
≥500 |
≥500 |
|||
|
工作温度（℃） |
－40 ～ ＋80 |
－40 ～ ＋80 |
|||
|
抗拉强度 |
＞50（Φ0.9产品不作此项要求） |
/ |
|||
Important Notice
Performance figures,data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone before they become applicable to any particular order or contract. In accordance with the F-tone policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone or others. Further details are available from any F-tone sales representative.
