DP转DVI光纤延长器
Description
DP转DVI光纤延长器
产品介绍：
FT-XW-Mini300系列光纤延长器是一款无压缩、零帧延迟的DP转HDMI/DVI接口单芯光纤延长器，发射端内置DP-HDMI/DVI协议转换器，单模单芯LC光口传输距离可以达到2km。输入为DP1.1视频信号，输出为HDMI/DVI光信号，可在单模光纤中传输10km。单芯LC接口的单模光纤，可将1路DP信号在2km内做到无损传输，支持最大分辨率为3840x2160@30Hz 4:4:4 。
产品特性:
● 最高分辨率支持 3840*2160/30Hz；
● 兼容DP1.1协议；
● DP1.1视频输入，HDMI/DVI光信号输出；
● 内部DP 转HDMI/DVI协议转换；
● 1310nm DFB激光器，单模光纤传输2km；
● 1xLC光接口；
● 旋钮选择内置4组EDID，用户可烧入一组自定义EDID；
● 光接收器可采用MINI HDMI或MINI DVI光接收器
● 小型化设计，尺寸（mm）71LX19.5WX15H；
● 大DP公头电接口，直插使用，免固定安装；
● DC +5V 电源供电，Micro-USB电源接口；
● 金属外壳设计，抗电磁干扰。
技术指标：
|
参数 |
指标 |
|
|
分辨率 |
4k*2k 30Hz
|
3840x2160/30Hz (YUV 4:4:4)
|
|
主要器件 |
激光器 |
1310nm DFB |
|
电信号 |
输入信号 |
TMDS Level (DP1.1标准) |
|
数据速率 (Graphic Data) |
Max. 2.7Gbps /Lane |
|
|
光信号速率 |
10.2Gb/s |
|
|
接收器输出信号抖动 |
Max. 309 ps |
|
|
光信号 |
光链路功率动态 |
Min 8.5dB |
|
结构 |
外观尺寸 (mm) |
71LX19.5WX15H； |
|
连接器 |
光纤接口 |
1X LC |
|
接口 |
HDMI |
|
|
推荐光纤 |
G652单模光纤 |
|
|
传输距离 |
2km |

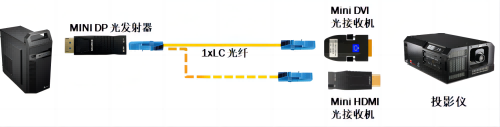

连接示意图：
北亿纤通 | F-tone Networks
企业邮箱：sales@f-tone.com
企业网站：www.f-tone.com
企业网站：www.sfpgmk.com
企业电话：028-85255257
企业传真：028-85977702
注：本产品有全国产化型号可选
本产品（FT-XW系列）仅展示部分参数，如有需要，请联系我们。
Important Notice
Performance figures,data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone before they become applicable to any particular order or contract. In accordance with the F-tone policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone or others. Further details are available from any F-tone sales representative.
