产品简介

MPO光纤跳线，MPO(Multi-fiberPushOn)连接器为MT系列连接器之一，MT系列的插芯都采用插芯端面上左右两个直径为0.7mm的导引孔与导引针（又叫PIN针）进行精准连接。MPO连接器与光纤光缆加工后可生产出各种形式的MPO跳线。MPO跳线可以有2~12芯设计，最多可以是24芯，目前使用最多的是12芯的MPO连接器。MPO连接器的紧凑设计，使MPO跳线芯数多，体积小。MPO跳线被广泛应用于在布线过程中需要高密度集成光纤线路环境中，FTTX及40/100GSFP、SFP+等收发模块或设备内外部的连接应用。MPO带分支器跳线等形式的MPO跳线产品，皆符合Telcordia-GR-326、IEC标准及Rohs要求。MPO光纤跳线的应用企业的不同楼宇之间局域网布线光有源设备中光链路互连通信基站内布线，配线箱内布线居民小区，工业园机房，商业大楼机房内光信号连接楼宇密集布线系统光纤通信系统，有线电视网，电信网络局域网(LANs)、广域网(WANs)、FTTx

MPO/MTP光纤跳线规格参数

适用连接器类型 MPO端：MPO或MTP；分支端连接器：FC、LC、SC、ST（客户选择）

光纤类型 单模 多模（PC）

工作波长范围 1250~1650nm 850nm,1300nm

测试波长 1310nm,1550nm 850nm,1300nm

端面研磨类型 MPO:APC；分支端连接器:UPC或APC MPO:PC；分支端连接器:UPC或APC

插入损耗IL MPO:典型值≤0.50dB，最大值≤0.70dB

分支端连接器：典型值≤0.20dB，最大值≤0.30dB

MPO:典型值≤0.40dB，最大值≤0.50dB

分支端连接器：典型值≤0.20dB，最大值≤0.30dB

回波损耗RL MPO:APC≥50dB

分支端连接器：UPC≥50dB,APC≥60dB 分支端连接器：≥35dB

适用光缆类型 MPO端：带状光缆、束状光缆；分支端连接器：2.0或0.9mm松套管扇出

可重复性 ≤0.10dB

可交换性 ≤0.20dB

耐久性 MPO：插拔500次，典型变化值≤0.20dB

分支端连接器：插拔1000次，典型变化值≤0.20dB

竖直拉力 ≥120N(0.9mm光缆除外)或客户要求

工作温度 -20℃to+70℃

存储温度 -40℃to+85℃

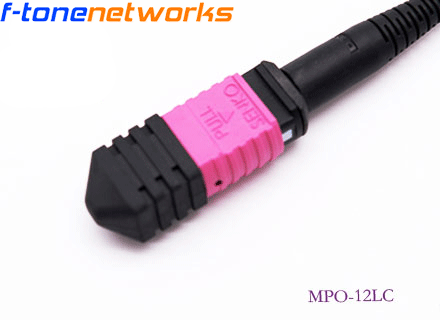

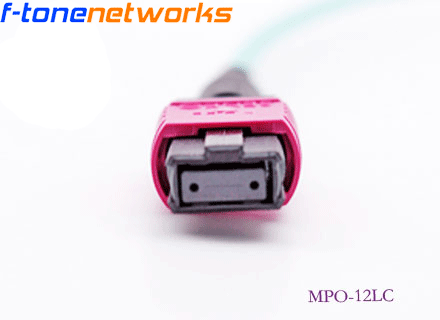

产品详图
