分布式光纤应力应变监测系统
Description
本系统集激光技术、光纤受激布里渊散射技术、差分脉冲对技术、光时域反射技术、高频信号采集技术等世界前沿技术于一体，配置北亿纤通针对不同应用场景的特种光缆，实现温度/ 应力“超长距离”、“超高精度”、“分布式”监测。该系统在桥梁、堤坝、轨道交通等大型建筑健康诊断，石油天然气、电力电网安全监测等领域具有广泛的应用和显著的优势。
产品应用
● 桥梁、大坝、隧道、石油管道、建筑等土木工程结构安全监测
● 高压电缆应力监测
● 滑坡、泥石流等地质防灾监测
● 海缆铺设和运行监测
产品优势
分布式密集检测
● 在传感光缆上最高每隔1cm 设置一个传感点，传感点总数可达十万量级，可以全面密集的感知被测结构的传感信息，无检测盲区
超长距离监测
● 最长传感距离长达100km，可实现对工程结构等大型建筑的全覆盖监测
超高空间分辨率
● 空间分辨率最高可达2cm，超高精准定位异常点
超高检测精度
● BOTDA 的温度测试精度为1℃，应变测试精度为20 微应变，可以灵敏感知被测结构温度和应变微小变化
抗电磁干扰
● 系统以激光为调制信号，解调传感光缆中的应变和温度信息，不受电磁干扰影响，可在实际工程监测环境中保持信号稳定

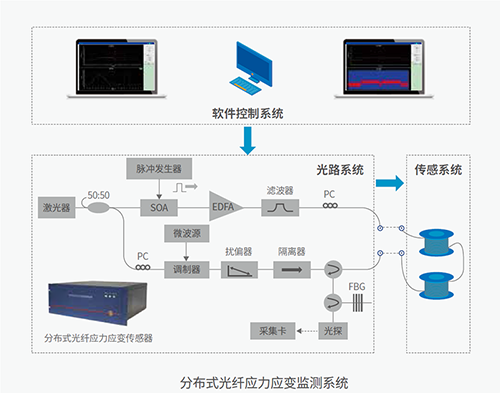

系统构成
系统功能
● 提供分布式温度和应变测量
● 提供布里渊频移，增益谱等原始数据
● 具备断纤检测定位报警功能
● 具有网口、VGA、USB 等丰富的外部扩展接口
规格参数
BOTDA系列产品规格
|
型号 |
高空间分辨率系列 |
长距离系列 | |||
|---|---|---|---|---|---|
|
FT-AE-SBOA10002 |
FT-AE-SBOA10005 |
FT-AE-SBOA10020 |
FT-AE-SBOA10050 |
FT-AE-SBOA10100 | |
|
传感距离（km） |
2 |
5 |
20 |
50 |
100 |
|
空间分辨率 |
2cm |
5cm |
20cm |
1m |
2m |
|
采样分辨率（cm） |
1 |
2.5 |
5 |
50 |
50 |
|
尺寸（mm） |
430（W） × 546(D) × 222.5(H) ( 标准 5U 结构） | 430（W） × 446(D) × 178(H) (标准 4U 结构） | |||
|
传感光纤 |
PMF / SMF |
SMF |
|||
| 通道数 | 1（可扩展） | ||||
|
测量参数 |
温度和应变 |
||||
|
激光器工作波长（nm） |
1550 |
||||
|
扫频范围（GHz） |
10 ~ 13 |
||||
|
扫频步长（MHz） |
1, 2, 5,10 ,20 |
||||
|
应变测量范围（µε） |
-15000~15000 (-1.5% ~ 1.5%) |
||||
|
平均次数 |
25~216 |
||||
|
测量精度 |
1℃/20µε |
||||
|
测量时间（s） |
典型值6s/km/ch | ||||
|
光纤接口型号 |
FC / APC |
||||
|
供电 |
AC 100~240 V / 50~ 60 Hz 250 VA |
||||
|
功耗（W） |
200 | ||||
|
工作温度（℃） |
0~ 40 |
||||
BOTDR系列产品规格
|
型号 |
FT-AE-SBOR10060 | FT-AE-SBOR10080 |
|---|---|---|
|
传感距离（km） |
60 |
80 |
|
空间分辨率（m） |
1~25 | 1~50 |
|
采样分辨率（cm） |
0.5 |
|
|
尺寸（mm） |
430(w) × 546(D) × 233.3(H) (标准 5U 结构) | |
|
传感光纤 |
SMF |
|
| 通道数 | 1（可扩展） | |
|
测量参数 |
温度和应变 |
|
|
工作波长（nm） |
1550 |
|
|
扫频范围（GHz） |
10 ~ 13 |
|
|
扫频步长（MHz） |
1, 2, 5,10 ,20 |
|
|
应变测量范围（µε） |
-15000~15000 (-1.5% ~ 1.5%) |
|
|
平均次数 |
25~216 |
|
|
测量精度 |
1℃/20µε |
|
|
测量时间（s） |
典型值6s/km/ch | |
|
光纤接口型号 |
FC / APC |
|
|
供电 |
AC 100~240 V / 50~ 60 Hz 250 VA |
|
|
功耗（W） |
300 | |
|
工作温度（℃） |
0~ 40 |
|
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
