CATV 大功率光纤放大器
Description
1 产品简介
该产品为高功率输出C-Band Er-Yb 共掺双包层光纤放大器。核心器件采用高可靠性的多模Pump激光器和双包层光纤，采用独特的APC(自动功率控制)和ATC(自动温度控制)电路,使得输出功率稳定度高、可靠性好；独特的光路设计保证优秀的光路指标；采用高稳定和高精度的MPU（微处理器）系统使用调节、显示方便、可靠、智能。
该产品采用与常规EDFA不同的双包层铒镱共掺放大技术，具有比普通技术高10倍的电光转换效率，所以具有更低的相对成本和更紧凑的体积与更低的功耗，特别适用于光纤到户FTTH，光纤到楼等大分配比系统中应用。
Figure 1-1 功能图示
该CATV大功率放大器模块支持以下功能:
➢ 低噪声系数
➢ 高稳定性和可靠性
➢ 高饱和输出功率
➢ 高精度的AGC/APC 电路
➢ 高集成机械和电路结构
➢ 智能化温控系统：采用专用控温芯片，散热和功耗比常规产品降低30％
➢ 提供OEM 服务
2 技术指标
2.1环境性能指标
Table 2-1环境性能指标
|
参数 |
最小值 |
最大值 |
单位 |
|
工作温度 |
-5 |
+55 |
℃ |
|
工作湿度 |
10 |
85 |
% |
|
存储温度 |
-40 |
+85 |
℃ |
|
存储湿度 |
5 |
95 |
% |
|
工作电压 |
4.75 |
5.25 |
V |
|
功耗 |
|
30 |
W |
Table 2-2 光性能指标
|
参数 |
最小值 |
典型值 |
最大值 |
单位 |
备注 |
|
波长范围 |
1540 |
1550 |
1565 |
nm |
|
|
饱和输出功率 |
24 |
------ |
33 |
dBm |
|
|
输入功率范围 |
-3 |
------ |
+10 |
dBm |
|
|
噪声系数 |
------ |
------ |
5.5 |
dB |
|
|
输出功率稳定性 |
------ |
±0.05 |
±0.1 |
dB |
|
|
回波损耗 (RL) |
45 |
------ |
------ |
dB |
|
|
输入隔离 |
30 |
------ |
------ |
dB |
|
|
输出隔离 |
30 |
------ |
------ |
dB |
|
|
输入PUMP 泄漏 |
------ |
------ |
-30 |
dBm |
|
|
输出PUMP 泄漏 |
------ |
------ |
-30 |
dBm |
|
|
偏振消光比 |
15 |
------ |
----- |
dB |
|
|
光纤长度 |
0.5 |
m |
|
||
|
接口 |
LC/UPC |
可选择 |
|||
|
模块尺寸 |
(W*L*H)150*125*24 |
mm |
|
||
3 电气接口定义
Table 3-1 PIN 定义
|
Pin |
描述 Description |
Pin |
描述 Description |
|
1 |
+5VDC电源（±10%） +5VDC power(±10%) |
14 |
地 Ground |
|
2 |
+5VDC电源（±10%） +5VDC power(±10%) |
15 |
地 Ground |
|
3 |
+5VDC电源（±10%） +5VDC power(±10%) |
16 |
地 Ground |
|
4 |
+5VDC电源（±10%） +5VDC power(±10%) |
17 |
地 Ground |
|
5 |
未定义 UNDEFINED |
18 |
RS-232输出（TTL电平） RS-232 output (TTL) |
|
6 |
未定义 UNDEFINED |
19 |
输入光功率告警（TTL电平） input optical power alarm(TTL) |
|
7 |
EDFA温度告警（TTL电平） EDFA Temperature Alarm(TTL) |
20 |
输入无光自动关断使能 No-optical input auto-turnoff 1: Enable 0: Disable |
|
8 |
输出光功率告警（TTL电平） Output optical power alarm(TTL) |
21 |
泵浦激光器开/关 pump laser module on/off 1: OFF 0: ON |
|
9 |
泵浦激光器1告警(TTL电平) Pump laser module 1 alarm (TTL) |
22 |
RS-232输入（TTL电平） RS-232 input(TTL) |
|
10 |
泵浦激光器2告警（TTL电平） Pump laser module 2 alarm（TTL） |
23 |
不连接 NC |
|
11 |
未定义 UNDEFINED |
24 |
+5VDC电源（±10%） +5VDC power(±10%) |
|
12 |
+5VDC电源（±10%） +5VDC power(±10%) |
25 |
地 Ground |
|
13 |
地 Ground |
|
|

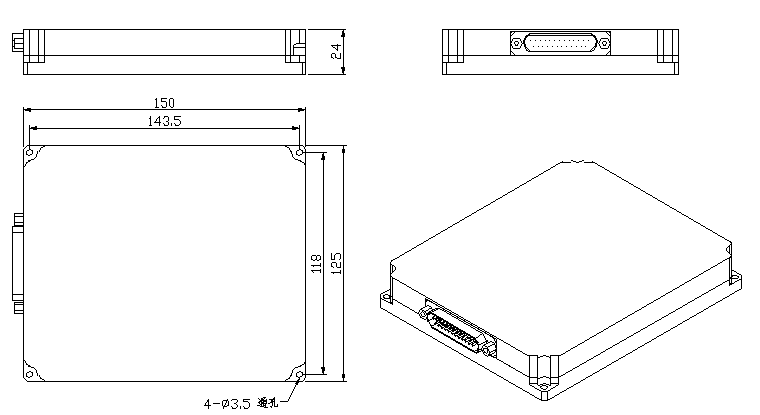

4 机械尺寸
尺寸:150*125*24mm
Figure 4-1结构图
5 订购信息
|
产品型号 |
应用场景 |
- |
输出功率 |
- |
输出端口 |
- |
电压 |
输入端口类型 |
输出端口类型 |
|
FT-27-MP12: Module EYDFA
|
1: CATV大功率放大器 |
|
24:24dBm … 33:33dBm |
|
1:1个端口； 2:2个端口 |
|
7:5VDC |
1: SC/UPC 2: SC/APC 3: FC/UPC 4: FC/APC 5: LC/UPC 6: LC/APC |
1: SC/UPC 2: SC/APC 3: FC/UPC 4: FC/APC 5: LC/UPC 6: LC/APC |
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
