FWDM滤波片波分复用器
Description
FWDM滤波片波分复用器
FWDM滤波片波分复用器采用介质膜滤光片滤波，波长稳定性好；采用密封工艺封装，环境稳定性高。
1. 特性
- 低插入损耗
- 高隔离度
- 低偏振相关损耗
- 紧凑精巧设计
- 优越的通道一致性
- 工作波长范围宽：1260nm~1620nm
- 工作温度范围广：-5℃~75℃
- 高可靠性和稳定性
2. 应用
- CWDM 系统
- 无源光网络PON
- CATV系统
3. 遵循
- Telcordia GR-1209-CORE-2001
- Telcordia GR-1221-CORE-1999
- RoHS
- 性能指标
|
参数 |
|||||||
|
工作波长(nm) |
T13/R15 |
T15/R13 |
T13/R1415 |
T14R1315 |
T15R1314 |
T1415R13 |
T1314R15 |
|
透射波长范围 (nm) |
1310+/-40 |
1550+/-40 |
1310+/-40 |
1490+/-10 |
1550+/-10 |
1490+/-10& 1550+/-10 |
1310+/-40& 1490+/-10 |
|
反射波长范围 (nm) |
1550+/-40 |
1310+/-40 |
1490+/-10& 1550+/-10 |
1310+/-40& 1550+/-10 |
1310+/-40& 1490+/-10 |
1310+/-40 |
1550+/-10 |
|
透射端插损 (dB) |
≤0.8 (0.6 Typ.) |
||||||
|
反射端插损 (dB) |
≤0.6 (0.4 Typ.) |
||||||
|
透射端隔离度 (dB) |
≥30 |
||||||
|
反射端隔离度(dB) |
≥15 |
||||||
|
平坦度 (dB) |
≤0.3 |
||||||
|
偏振相关损耗 |
≤0.1 |
||||||
|
偏振模式色散 |
≤0.1 |
||||||
|
回波损耗 (dB) |
≥45 |
||||||
|
方向性 (dB) |
≥50 |
||||||
|
最大承受光功率 (mw) |
500 |
||||||
|
工作温度 (℃) |
-5～75 |
||||||
|
存储温度 (℃) |
-40～85 |
||||||
|

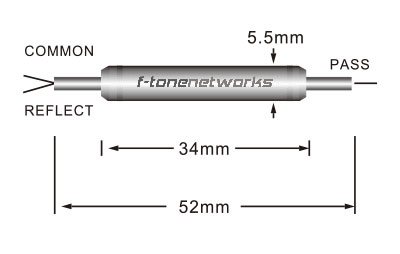

封装规格 (mm) (Φ×L) |
5.5x34 |
||||||
备注：
- 参数不包含光纤连接器损耗
- 在光路中每个连接头将增加0.2dB的损耗
6．订货信息
|
FWD |
- |
XX |
X |
XX |
X |
XX |
- |
X |
X |
X |
|
端口数 |
WDM类型 |
中心波长 |
光纤类型 |
光纤长度 |
公共端 连接头类型 |
透射端 连接头类型 |
反射端 连接头类型 |
|||
|
F=F-tone |
01=1X1 |
F=FWDM |
F1=T13/R15 |
B=250um裸光纤 |
10=1.0m |
0=无 |
0=无 |
0=无 |
||
|
W=WDM |
02=1X2 |
F2=T15/R13 |
L=900um松套光纤 |
12=1.2m |
1=FC/UPC |
1=FC/UPC |
1=FC/UPC |
|||
|
D=器件 |
F3=T13/R1415 |
T=900um紧套光纤 |
15=1.5m |
2=FC/APC |
2=FC/APC |
2=FC/APC |
||||
|
F4=T14/R1315 |
XX=客户定制 |
3=SC/UPC |
3=SC/UPC |
3=SC/UPC |
||||||
|
F5=T15/R1314 |
4=SC/APC |
4=SC/APC |
4=SC/APC |
|||||||
|
F6=T1415/R13 |
5=LC/UPC |
5=LC/UPC |
5=LC/UPC |
|||||||
|
F7=T1314/R15 |
6=LC/APC |
6=LC/APC |
6=LC/APC |
|||||||
|
X=客户定制 |
X=客户定制 |
X=客户定制 |
