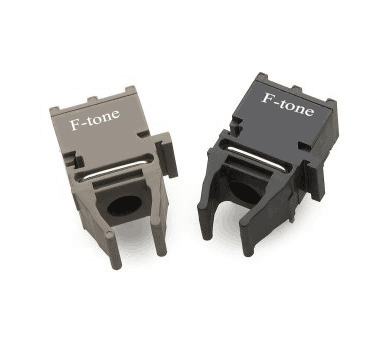

FT1528(可完美替换HFBR1528Z）

5.0/5 rating 1 vote

Description

通用工控数据链路，650nm塑料光纤，DC-10MBd高性能收发器件

速率	北亿纤通(F-tone)型号	直接替换AVAGO型号
5M	FT-1521工业	HFBR1521Z
	FT-2521工业	HFBR2521Z
	FT-1521工业	HFBR1521ETZ
	FT-2521工业	HFBR2521ETZ
10M	FT-1528	HFBR1528Z
10M	FT-2528	HFBR2528Z
50M	FT-1629	AFBR1629Z
50M	FT-2529	AFBR2529Z
1M	FT-1522	HFBR1522Z
1M	FT-2522	HFBR2522Z

产品简介

FT1528/2528作为通用工业控制数据链路收发器件，配套650nm的POF，适用于需要低成本解决方案的应用。FT1528/2528与市面上同类型产品完全兼容，速率支持DC-10MBd，这一稳固通用链路接收器组件能够帮助解决电压隔离和绝缘、抗EMI/RFI干扰或数据安全问题。

FT1528/2528除了光电性能与国外同类产品相当外，在可靠性方面也经过严格测试。产品的工作温度为-40°C到85°C，同时产品还通过了高温寿命、高温存储、高温蒸煮以及高低温循环等一系列可靠性试验。

发射器主要由一颗650nm波长的LED芯片构成，通过TTL/CMOS逻辑电平进行驱动。接收器由光电二极管、跨阻放大器、数字逻辑以及输出驱动级构成，在接收到光信号后，将其转换为电信号，并最终整形为TTL信号输出。接收电路内部采用了独特的校准算法来修正输出波形的占空比偏差。

主要技术特点

数据传输速率：DC-10MBd
发射光源波长：650nm
外壳采用阻燃材料制作 (UL 94 V-0)
符合RoHS标准
满足工业级温度范围：-40℃至85℃
兼容标准TTL/CMOS电路
10MBd速率下，器件传输距离50米
发射器件驱动电流：20-60mA
输出占空比偏差随传输距离变化极小
支持RS232, RS485, CAN Bus, Modbus以及Profibus
与AVAGO同类产品完全兼容

应用范围

工厂自动化
高电压转换
高电压隔离
游戏应用
IGBT、GTO、IGCT电力电子
工业网络和现场总线

发射器件技术指标：发射器引脚定义

序号	管脚名称	管脚定义
1	Anode	LED阳极
2	Cathode	LED阴极
3	Ground	接地
4	Ground	接地

绝对最大额定值

参数	符号	最小	最大	单位	备注
存储温度	Ts	-40	+85	℃
工作温度	TA	-40	+85	℃
正向直流电流	IF		90	mA
反向电压	VR		5	V	Ta=25℃
循环铅焊温度			260/10	℃/s

发射器件技术指标：光电特性指标

（工作温度范围-40°C -85°C，电源电压范围4.75V<Vcc<5.25V）

参数	符号	最小	典型	最大	单位	备注
发射器输出光功率	P_T	-4.5	-3.3	-3	dBm	I_F=60mA，备注1
输出光功率温度系数	DP_T/DT		-0.02		%/℃
峰值辐射波长	lPK	640	650	660	nm
正向电压	V_F	1.85	2	2.4	V	I_F=60mA
有效直径	D		1.1		mm
反向输入击穿电压	V_BR	5.0	10		V	IF = 10 mA，TA = 25℃
结温				115	℃
数值孔径	NA		0.5
上升时间	t_r		15	17	ns	I_F=10mA
下降时间	t_f		15	17	ns	I_F=10mA

备注：1.用大面积的探测器在经过0.5m的标准光纤后测量

接收器件技术指标：接收器引脚定义

序号	管脚名称	管脚定义
1	V_O	TTL输出端
2	Ground	芯片地
3	V_CC	芯片电源
4	No Connect	接地

接收器件技术指标：绝对最大额定值

参数	符号	最小	最大	单位	备注
存储温度	Ts	-40	+85	℃
工作温度	T_A	-40	+85	℃
循环铅焊温度			260/10	℃/s
电源电压	V_CC	-0.5	5.5	V
平均输出电流	I_OAV	-16	16	mA
输出集电极功耗	P_OD		80	mW

光电特性指标

（工作温度范围-40°C -85°C，电源电压范围4.75V<Vcc<5.25V）

参数	符号	最小	典型	最大	单位	备注
峰值波长	λ		650		nm
信号速率	Sr	DC		10	MBd	BER≤10^-9, PRBS:2⁷-1
输出0时的输入功率	P_RL	-19.5		-1	dBm	\|PWD\|<30ns -40℃~85℃
输出1时的输入功率	P_RH			-30	dBm
输出高时的输出电压	V_OH	4.2	4.7		V	I_O=-40μA
输出低时的输出电压	V_OL		0.22	0.4	V	I_O=1.6mA
电源电流	I_C		19	45	mA	V_o开路
输出上升时间	T_r		12	30	ns	C_L=10pF
输出下降时间	T_f		10	30	ns	C_L=10pF

系统连接技术指标：链路光电指标

（工作温度范围-40°C -85°C，电源电压范围4.75V<Vcc<5.25V）

参数	符号	最小	典型	最大	单位	备注
信号速率	Sr	DC		10	MBd	BER≤10^-9, PRBS:2⁷-1
POF的传输链路距离	L	0.1		50	m	25℃
		0.1		40	m	0℃~70℃
		0.1		30	m	-40℃~85℃
HCS的传输链路距离	L	0.1		500		25℃
		0.1		300		0℃~70℃
		0.1		100		-40℃~85℃
脉冲宽度误差t_PLH-t_PHL	Δt_w		30		ns

Ordering information

我司型号	可替代AVAGO型号	参数
FT1528	HFBR1528Z	650nm塑料光纤DC - 10MBd高性能收发器件
FT2528	HFBR2528Z	650nm塑料光纤DC - 10MBd高性能收发器件
