J14B系列矩形电连接器

属于低频电连接器。双保险锁机构，是矩形电连接器中兼顾操作快捷、使用可靠的连接锁紧形式。在J14A系列连接器外壳的基础上、增加了接触件的密度和防雨功能。圆角防反插设计,体积小、重量轻。插座面板固定。带电缆,端接形式为压接,电缆规格和长度由用户确定。

适用范围:
● 适用于各种电子仪器间的电气连接。

使用环境条件:
● 工作温度: -55℃～+125℃
● 相对湿度: 40±2℃时,90%～95%
● 大气压力: 101.3KPa～1.33Pa
● 正弦振动: 10～2000Hz,加速度196m/s²
● 冲击: 980m/s²
● 加速度: 780m/s²
● 防雨: 降雨量5mm/min

主要技术性能:
● 额定电流: 2A
● 接触电阻: 寿命试验前: 不大于0.010
● 寿命试验后: 不大于0.015
● 绝缘电阻
● 标准条件下: 不小于1000M
● 高温条件下: 不小于80M
● 潮湿条件下: 不小于10M
● 淋雨条件下: 不小于5M
● 机械寿命: 500次

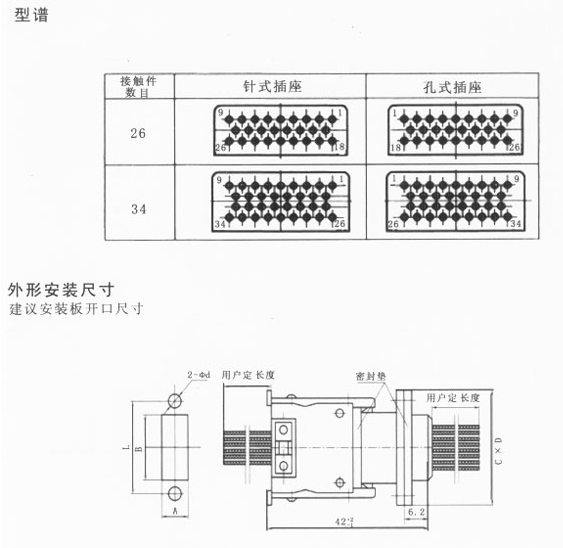

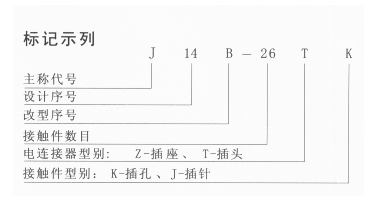

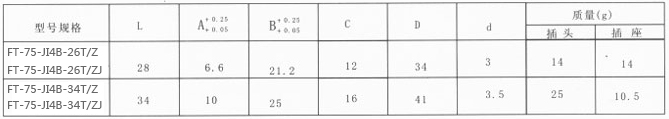

示例:
插头: J14B系列,26芯插孔的插头型号为FT-75-J14B-26TK
插头: J14B系列,34芯插针的插座型号为FT-75-J14B-34ZJ
注: FT-75-J14B-26T表示J14B系列26芯插针的插头
FT-75-J14B-26Z表示J14B系列26芯装插孔的插座
FT-75-J14B-34T表示J14B系列34芯装插针的插头
FT-75-J14B-34Z表示J14B系列34芯插孔的插座

 使用组合:

Important Notice

Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.

The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
