J599III 系列插头

1.产品描述
J599/26FB05SN+J1784/38-11N：J599III 系列插头，材料镀层为镀镍，11 号壳体，05 号接点，接触件为插孔，N 键位。含 J1784 系列直式电缆夹，尾夹材料镀层为镀镍，附件壳体号 11。
J599/20FB05PN：J599III 系列插座，材料镀层为镀镍，11 号壳体，05 号接点，接触件为插针，N 键位。

2.产品性能
产品主要性能指标：
a、机械性能
机械寿命：500 次插拔循环
冲击：3 ms 半正弦波 加速度峰值 300 G
振动：正弦：60 G，并带温度循环和模拟附件（36 小时）
随机（高温）：10Hz～1000Hz，功率谱密度 1 g²/Hz，对应均方根值 41.7 G
随机（常温）：10Hz～1000Hz，功率谱密度 5 G²/Hz，对应均方根值 49.5 G
b、环境性能
工作温度：-65 ℃～+200 ℃
盐雾：F 类：48 h
c、电气性能
耐电压：1800 V（海平面）；
绝缘电阻：≥5000 MΩ(500V DC)(常温条件下)；

3.外形及安装尺寸

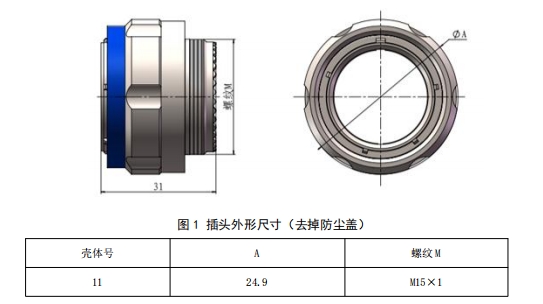

3.1 插头外形尺寸：

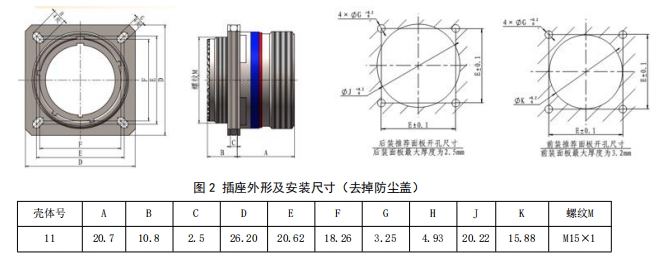

3.2 插座外形及安装尺寸：

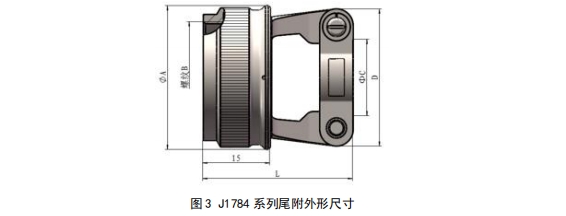

3.3 1784/38 系列尾附外形尺寸：

4. 产品接点排列(以装针结合面为例)

注：本产品有全国产化型号可选
