标准光模块
LC-RJ超小型单路光模块（155M~10G）
Description
LC-RJ超小型单路光模块（155M~10G）
特性
适应于高速信号完整性的表贴I/O引脚
全金属外壳
工业级/军品级温度范围，采用抗振动设计
光口形式为LC接口
支持速率：0~10G可选
波长850nm/1310nm/1550nm/CWDM/DWDM可选,推荐850nm/1310nm
传输距离：0~120km可选，推荐10km
3.3V 单电源供电
双纤LC接口
全金属外壳，焊接式安装
使用温度范围：工业级温度 -40℃～+85℃
产品应用：
数字雷达阵列
点对点光纤通讯
机器人通讯通信
医疗检测通信
航天航空通信
工业军工通信
船舶铁路通信
各种数字光通信系统。
外形尺寸(单位mm)
RJ模块，排针有两种，外壳有两种（10G 1310模块外壳比较大，跟其他不一样），结构图一共三种。 10G模块的排针是一致的，都是带I2C的，为12针，间距0.8mm。三种结构图分别如下：

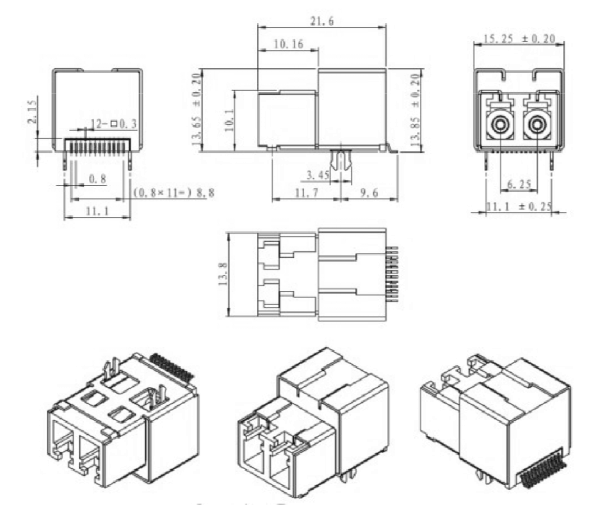

1）10G 850nm的结构图，带I2C，模块长度21.6mm，管脚数量12针，中心距0.8mm
|
管脚数量 |
管脚中心距 |
管脚焊盘宽度 |
|
12 |
0.8毫米 |
0.3毫米 |

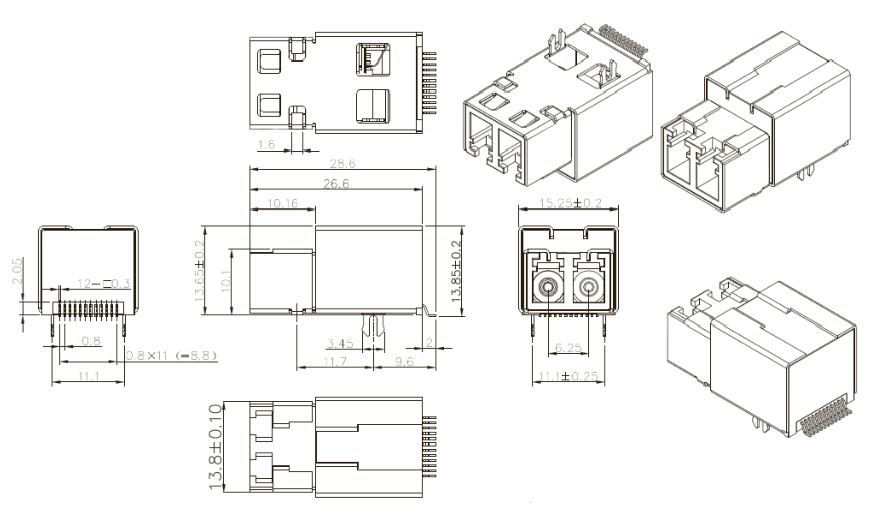

2） 10G1310nm的结构图，带I2C，模块长度26.6mm，管脚数量12针，管脚间距0.8mm。
|
管脚数量 |
管脚中心距 |
管脚焊盘宽度 |
|
12 |
0.8毫米 |
0.3毫米 |

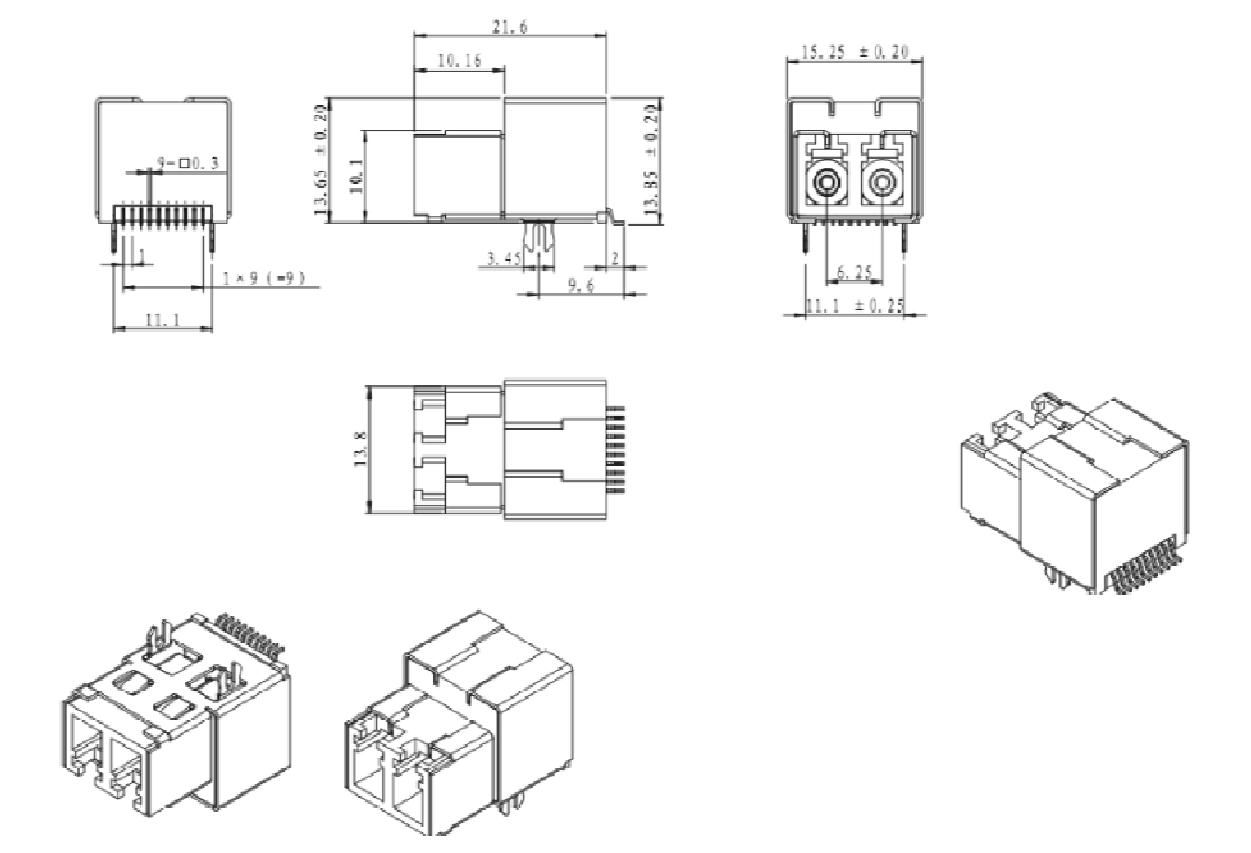

3）低速的模块，一般长度是21.6mm，管脚针数10针，管脚间距1mm，155M-1310nm，1.25G-1310nm，1.25G- 850nm，结构图是一样的：
|
管脚数量 |
管脚中心距 |
管脚焊盘宽度 |
|
10 |
1毫米 |
0.3毫米 |
注：单位：毫米 未注尺寸：公差±0.2mm
订购信息
|
产品型号 |
描述 |
|
FTRJ-8503-02 |
RJ光模块50M～155Mbps 850nm 多模 ,0℃～70℃ |
|
FTRJ-8503-02I |
RJ光模块50M～155Mbps 850nm 多模 ,-40℃～85℃ |
|
|
|
|
FTRJ-1303-10 |
RJ光模块50M～155Mbps 1310nm 10km ,0℃～70℃ |
|
FTRJ-1303-10I |
RJ光模块50M～155Mbps 1310nm 10km ,-40℃～85℃ |
|
|
|
|
FTRJ-8512-02 |
RJ光模块100M～1.25Gbps 850nm 多模 ,0℃～70℃ |
|
FTRJ-8512-02I |
RJ光模块100M～1.25Gbps 850nm 多模 ,-40℃～85℃ |
|
|
|
|
FTRJ-1312-10 |
RJ光模块100M～1.25Gbps 1310nm 10KM ,0℃～70℃ |
|
FTRJ-1312-10I |
RJ光模块100M～1.25Gbps 1310nm 10KM ,-40℃～85℃ |
|
|
|
|
FTRJ-851X-02 |
RJ光模块1G～10Gbps 850nm 多模 ,0℃～70℃ |
|
FTRJ-851X-02I |
RJ光模块1G～10Gbps 850nm 多模 ,-40℃～85℃ |
|
|
|
|
FTRJ-131X-10 |
RJ光模块1G～10Gbps 1310nm 10KM ,0℃～70℃ |
|
FTRJ-131X-10I |
RJ光模块1G～10Gbps 1310nm 10KM ,-40℃～85℃ |
注：可定制其它规格产品
