标准光模块
LCC48 3.5G四发四收光模块
Description
LCC48 3.5G四发四收光模块
特性
- 典型传输速率3.5G（单通道）
- LCC48表贴封装，高密度，小尺寸
- 八路信号并行传输，收发一体模块
- 采用VCSEL/PIN阵列，具有功耗小的特点
- 工作温度-40℃～+85℃
- 3.3V单电源供电
应用
甚短距离的高速数据通信连接（板级互连、机架间互连、系统级互连），服务器与存储器阵列的互连。
主要性能指标
|
典型传输速率 |
3.5Gbps |
|
接口类型 |
MT/MPO |
|
中心波长 |
850nm |
|
平均发射光功率 |
-5～+1dBm(-40℃～+85℃) |
|
接收灵敏度 |
≤-15dBm(-40℃～+85℃) |
|
电源电压 |
3.3V |
|
工作温度 |
-40℃～+85℃ |
|
封装尺寸 |
16.4×16.4×3.6（mm） |
订购信息
|
FTLB-12R35-02 |
X |
-XX |
-XX |
|
F-tone LCC48 4发4收一体光模块，3.5G每通道
|
空商业级 |
100mm 尾纤长度（可定制） |
MT MT尾纤输出 MP MPO尾纤输出 |
|
I 工业级 |
|||
|
M 军品级 |

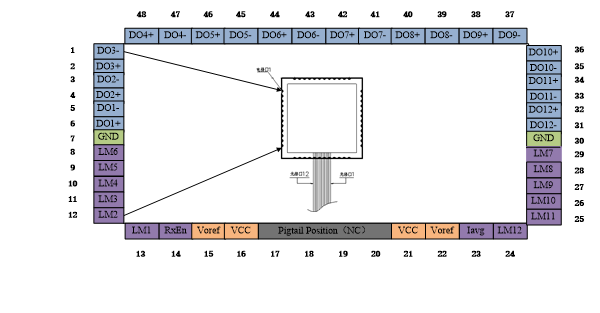

引脚定义图
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
