LCC48并行光发射模块
Description
LCC48并行光发射模块
产品描述
FTPL-8TL2-02I是一款 8 通道并行光发射模块，可用于同步及低速控制类信号的传输，工作速率范围 DC～50Mbps。产品具有电磁辐射小、抗干扰能力强的特点。模块与基板的连接采用 LCC 封装形式，连接可靠，外形尺寸为 16.4mm×16.4mm×4mm，光口采用尾纤型MT/MPO，工作波长为 850nm，采用 OM3 50/125um 多模光纤。输入信号电平单端 LVTTL 电平；工作温度范围为-40℃～+85℃。
产品特性
● LCC48表面贴装形式，小尺寸封装
● 单通道传输速率为DC～50Mbps
● 中心发射波长850nm
● 8路并行发射
● LVTTL电平
● 结构尺：16.4mm×16.4mm×4.0mm
● 工作温度范围：-40℃~85℃

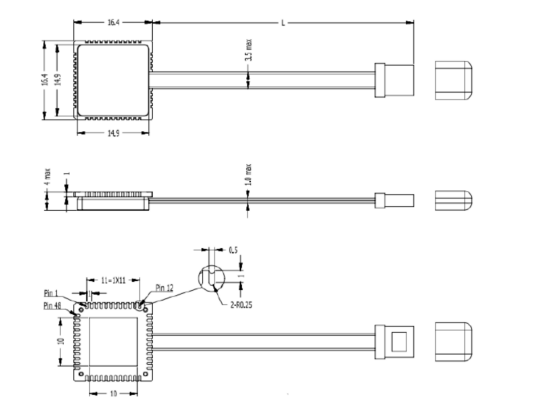

结构尺寸图
|
长度L (mm) |
0<L≤200 |
200<L≤500 |
500<L≤1000 |
L>1000 |
|
公差 (mm) |
+200 |
+100 |
+300 |
+500 |
产品订购信息
|
产品型号 |
速率 (M/s) |
光接口类型 |
尾纤长度(cm) |
工作温度 |
|
FTPL-8TL2-02I |
50 |
MT |
X |
-40~+85 |
|
注： |
||||
注：本产品有全国产化型号可选
本产品为FTPL系列，仅展示部分参数，如有需要，请联系我们。
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
