微型CWDM波分模块
Description

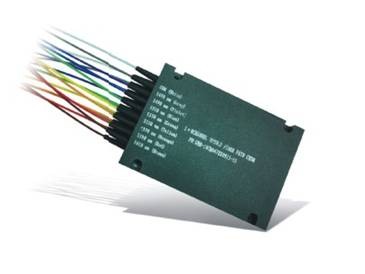

微型CWDM波分模块
微型CWDM波分模块基于薄膜滤波片技术和自由空间技术，可用于1271~1611波长范围内4通道或8通道CWDM波长的复用或解复用，并可以带有额外的升级口。
1. 特性
- 低插入损耗
- 高隔离度
- 低偏振相关损耗
- 紧凑精巧设计
- 优越的通道一致性
- 高可靠性和稳定性
2. 应用
- CWDM 系统
- 无源光网络PON
- CATV系统
3. Compliance
- Telcordia GR-1209-CORE-2001
- Telcordia GR-1221-CORE-1999
- RoHS
- 性能参数
|
参数 |
1x2 |
1x4 |
1x8 |
|
|
中心波长 (nm) |
ITU, ITU+1 |
|||
|
透射带宽 (nm) |
ITU±6.5 |
|||
|
工作波长 (nm) |
1460~1620 or 1260~1620 |
|||
|
通道间隔(nm) |
20 |
|||
|
光纤类型 |
ITU-T G657B |
|||
|
插入损耗 (dB) |
1.0 |
1.8 |
2.8 |
|
|
隔离度(dB) |
相邻通道 |
30 |
||
|
非相邻通道 |
40 |
|||
|
平坦度 (dB) |
0.3 |
0.4 |
0.5 |
|
|
偏振相关损耗 (dB) |
0.2 |
|||
|
偏振模式色散 (ps) |
0.1 |
|||
|
回波损耗 (dB) |
45 |
|||
|
方向性(dB) |
50 |
|||
|
最大承受光功率(mw) |
500 |
|||
|
工作温度 (℃) |
-10～65 |
|||
|
存储温度 (℃) |
-40～85 |
|||
|
盒子封装规格 (mm) |
65*45*10 |
|||
备注：
1. 参数不包含光纤连接器损耗
2. 在光路中每个连接头将增加0.2dB的损耗
6．订货信息
|
FMCM |
-X |
XX |
X |
XX |
-X |
X |
|
F=F-tone |
CWDM Type |
Start Channel |
Fiber Type |
Fiber Length |
Input |
Output |
|
M=Mini |
C=1460~1620nm |
27=1270/1271 |
B=250um Bare fiber |
05=0.5m |
0=None |
0=None |
|
C=CWDM Mux and Demux |
Q=1260~1620nm |
…… |
L=900um Loose tube |
10=1.0m |
1=FC/UPC |
1=FC/UPC |
|
M=Module |
61=1610/1611 |
X=Customized |
15=1.5m |
2=FC/APC |
2=FC/APC |
|
|
XX=Customized |
3=SC/UPC |
3=SC/UPC |
||||
|
4=SC/APC |
4=SC/APC |
|||||
|
5=LC/UPC |
5=LC/UPC |
|||||
|
6=LC/APC |
6=LC/APC |
|||||
|
XX=Customized |
XX=Customized |
