标准光模块
ODC四芯光纤插头插座
Specifications
- 产品型号: ODC四芯光纤插头插座
- 兼容品牌: 全系列
- 封装类型: ODC四芯光纤插头插座
- 传输速率: ODC四芯光纤插头插座
- 传输距离: ODC四芯光纤插头插座
- 发射波长: ODC四芯光纤插头插座
- 接收波长: ODC四芯光纤插头插座
- 工作温度: ODC四芯光纤插头插座
- 数字诊断: ODC四芯光纤插头插座
- 接收灵敏度: ODC四芯光纤插头插座
- 接收灵敏度: ODC四芯光纤插头插座
Description
产品简介：
ODC 室外防水连接器采用螺纹锁紧机械装置保证安全可靠的连接，设计有导向插针,可以用单手盲插简单快捷地做连接安装。 产品达到 IP67 防水保护级别，防水、防尘保护及抗腐蚀保护能很好地适合室外使用环境。ODC光线线缆组件可根据实际需要定制成不同的线缆长度以及不同连接器组合，所有标准光纤连接器(如 LC、SC等等)均可连接。取消光缆熔接，即插即用，缩短了施工工期，节省成本。
ODC规格有：2芯、4芯、6芯、8芯。
主要应用于：
- 室外恶劣环境下光纤通信
- 拉远通信基站
- 电站
- 军用通信设备
- 铁路信号控制
- 矿井等恶劣环境
连接器产品参数
| 插损 | 单模 | ≤0.7dB(典型≤0.5dB) |
| 多模 | ≤0.5dB(典型≤0.2dB) | |
| 回损 | 单模 | ≥50dB |
| 机械性能 | 插头 | ≤500N（主缆） |
| 插座 | ≤30N（分支光缆） | |
| 使用温度 | -40℃～85℃ | |
| 防护等级 | IP67 | |
配套光缆参数
| 光缆直径 | 4.0mm 5.0mm （或其它指定尺寸） |
| 护套材料 | LSZH（或 TPU） |
| 抗拉单元 | KEVLAR |
| 光纤类型 | 9/125、50/125、62.5/125 |
| 光纤外覆 | 900um紧套纤 |
| 抗拉力 | 短期：600N 常期：200N |
| 使用温度 | -40℃～85℃ |

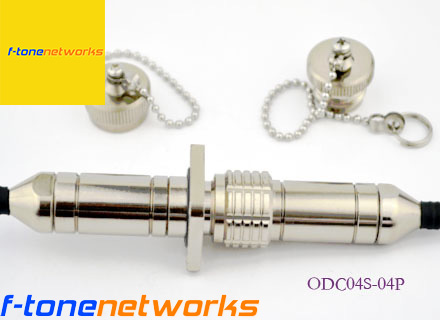

产品图片
常用分支头
常用连接方案
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
