标准光模块
PLCC十二路并行接收光模块
Description
PLCC十二路并行接收光模块
描述
12路并行光接收模块为甚短距离的高速数据处理和传输提供高可靠的多路数据链接，解决了数据传输的瓶颈问题。为系统提供了低成本、高密度的数据传输方案。模块由12路独立的光通道组成，每通道可提供3.5Gbps的传输数据率（典型应用），在OM3标准的多模光纤中，传输距离可达到300米以上。模块的工作光波长为850nm，单通道速率最高可达到10Gbps，提供总数据率120Gbps高速数字传输能力。
模块适应各种严酷的工作条件，工作温度范围宽、耐潮湿、抗振动、抗电磁干扰，可广泛应用于车载、机载、舰载、高海拔等环境。产品有商业级、工业级和军品级多个质量等级可供选择。
模块提供了与I2C协议相兼容的两线串行数据端口，提供模块内的各种监控和状态信号。
特点
● 可直接替换D-Lightsys公司相应产品
● 高密度设计
● 低功耗/无需额外辅助散热
● 简化系统设计/高可靠性
● 低成本
特性描述
● 12路独立并行光纤通道
● 单通道速率可达10Gbps
● 850nm PIN阵列技术
● 可为每个通道设置独立地址
● 支持62.5um和50um多模扁带光纤
● 3.3V单电源供电
● 独立的通道失效监控/两线模式的串行数据接口
● 工作温度-40℃～+85℃
应用
● 甚短距离的高速数据通信连接：
● 板级互连
● 机架间互连
● 系统级互连
● 服务器与存储器阵列的互连

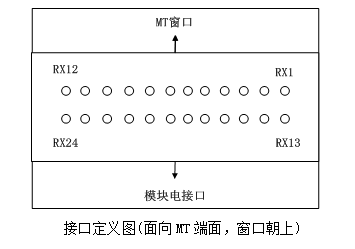

模块外型

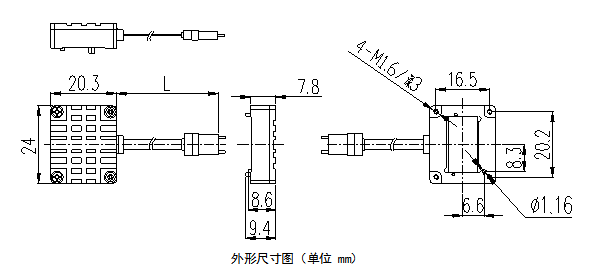

模块尺寸
定购信息
|
Part Number |
Product Description |
|
FTLA-12R35-02 |
PLCC 12路并行接收光模块(A类管脚图)-850nm-3.5Gbps每通道-商业级 |
|
FTLA-12R50-02 |
PLCC 12路并行接收光模块(A类管脚图)-850nm-5Gbps每通道-商业级 |
|
FTLA-12R62-02 |
PLCC 12路并行接收光模块(A类管脚图)-850nm-6.25Gbps每通道-商业级 |
|
FTLA-12R1X-02 |
PLCC 12路并行接收光模块(A类管脚图)-850nm-10Gbps每通道-商业级 |
|
|
|
|
FTLA-12R35-02I |
PLCC 12路并行接收光模块(A类管脚图)-850nm-3.5Gbps每通道-工业级 |
|
FTLA-12R50-02I |
PLCC 12路并行接收光模块(A类管脚图)-850nm-5Gbps每通道-工业级 |
|
FTLA-12R62-02I |
PLCC 12路并行接收光模块(A类管脚图)-850nm-6.25Gbps每通道-工业级 |
|
FTLA-12R1X-02I |
PLCC 12路并行接收光模块(A类管脚图)-850nm-10Gbps每通道-工业级 |
|
|
|
|
FTLA-12R35-02M |
PLCC 12路并行接收光模块(A类管脚图)-850nm-3.5Gbps每通道-军品级 |
|
FTLA-12R50-02M |
PLCC 12路并行接收光模块(A类管脚图)-850nm-5Gbps每通道-军品级 |
|
FTLA-12R62-02M |
PLCC 12路并行接收光模块(A类管脚图)-850nm-6.25Gbps每通道-军品级 |
|
FTLA-12R1X-02M |
PLCC 12路并行接收光模块(A类管脚图)-850nm-10Gbps每通道-军品级 |
|
|
|
|
FTLB-12R35-02 |
PLCC 12路并行接收光模块(B类管脚图)-850nm-3.5Gbps每通道-商业级 |
|
FTLB-12R50-02 |
PLCC 12路并行接收光模块(B类管脚图)-850nm-5Gbps每通道-商业级 |
|
FTLB-12R62-02 |
PLCC 12路并行接收光模块(B类管脚图)-850nm-6.25Gbps每通道-商业级 |
|
FTLB-12R1X-02 |
PLCC 12路并行接收光模块(B类管脚图)-850nm-10Gbps每通道-商业级 |
|
|
|
|
FTLB-12R35-02I |
PLCC 12路并行接收光模块(B类管脚图)-850nm-3.5Gbps每通道-工业级 |
|
FTLB-12R50-02I |
PLCC 12路并行接收光模块(B类管脚图)-850nm-5Gbps每通道-工业级 |
|
FTLB-12R62-02I |
PLCC 12路并行接收光模块(B类管脚图)-850nm-6.25Gbps每通道-工业级 |
|
FTLB-12R1X-02I |
PLCC 12路并行接收光模块(B类管脚图)-850nm-10Gbps每通道-工业级 |
|
|
|
|
FTLB-12R35-02M |
PLCC 12路并行接收光模块(B类管脚图)-850nm-3.5Gbps每通道-军品级 |
|
FTLB-12R50-02M |
PLCC 12路并行接收光模块(B类管脚图)-850nm-5Gbps每通道-军品级 |
|
FTLB-12R62-02M |
PLCC 12路并行接收光模块(B类管脚图)-850nm-6.25Gbps每通道-军品级 |
|
FTLB-12R1X-02M |
PLCC 12路并行接收光模块(B类管脚图)-850nm-10Gbps每通道-军品级 |
注：本产品有全国产化型号可选
本产品为FTLA系列，仅展示部分参数，如有需要，请联系我们。
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
