QSFP+ 40G光模块
Description

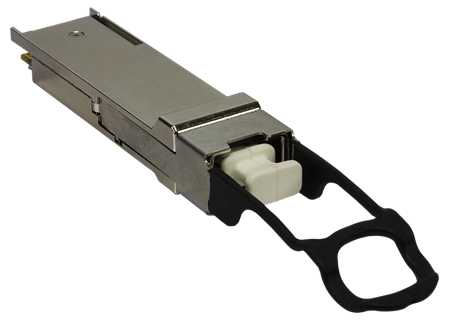

外观
注意：
请注意防止插反。QSFP+封装光模块的接头处有“L”形凹槽的一面为光模块的正面，如图7-5中的上面。插入接口时，应正面向上。
由于40G规范未明确要求，业界标准未统一，所以各型号光模块的诊断信息会有缺少。这是业界普遍存在的现象，其不会影响光模块的正常业务功能。
40GE光模块
QSFP+ 40G光模块的属性如表7-14和表7-15所示。
| 型号 | 传输距离（km） | 标准 | 支持的光纤 |
|---|---|---|---|
| QSFP-40G-SR4 | ≤0.1 | 40Gbase-SR4 |
|
| ≤0.15 |
|
||
| QSFP-40G-LR4 | ≤10 | 40Gbase-LR4 |
|
表7-15 QSFP+ 40GE光模块的接口光参数
| 型号 | 中心波长（nm） | 发送光功率（dBm） | 接收灵敏度（dBm） | 过载光功率（dBm） | 消光比（dB） | 支持的设备 |
|---|---|---|---|---|---|---|
| QSFP-40G-SR4 | 850 | -7.6～2.4 | ≤-5.4 | 2.4 | 3.0 | S5710-HI（40GE QSFP+插卡） |
| QSFP-40G-LR4 | 1270、1291、1311、1331 | -7.0～2.3 | ≤-11.5 | 3.3 | 3.5 |
