光模块接口类型详解
Description
|
接口类型 |
名称 |
最远距离 |
电缆类型 |
产品编号 |
|
1000BASE-T |
第5类 双绞线 |
100m |
5类线 |
SFP:GLC-T GBIC:WS-G5483 |
|
1000BASE-SX |
短波长 |
550m |
多模光纤(MMF) |
SFP:GLC-SX-MM GBIC:WS-G5484 |
|
1000BASE-LX |
长波长 长距离 |
SMF上10km MMF上5km |
SMF |
SFP:GLC-LX-SM GBIC:WS-G5486 |
|
1000BASE-ZX |
超长距离 |
70km到100km |
SMF |
SFP:GLC-ZX-SM GBIC:WS-G5487 |
|
CWDM |
粗波分 多路复用 |
100km |
SMF |
SFP:CWDM-SFP-XXXX GBIC:CWDM-GBIC-XXXX |
|
DWDM |
密集波分 多路复用 |
仅限GBIC |
－－－－－－－－－－－－－－－－－－－－－－－－－
光纤接口模块扩展阅读：

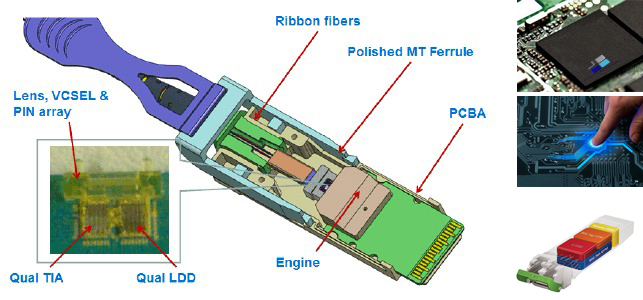

SFP （Small Form-factor Pluggables）可以简单的理解为GBIC的升级版本。SFP模块（体积比GBIC模块减少一半，可以在相同面板上配置多出一倍以上的端口数量。由于SFP模块在功能上与GBIC基本一致，因此，也被有些交换机厂商称为小型化GBIC（Mini-GBIC）。
可用的光学SFP模块一般分为如下类别：
1、850纳米波长/550米距离的 MMF (SX)；
2、1310纳米波长/10公里距离的 SMF (LX)；
3、1550 纳米波长/40公里距离的XD；
4、80公里距离的ZX
5、120公里距离的EX或EZX；
6、DWDM。
另外，SFP收发器也提供铜缆接口，使得主要为光纤通信设计的主机设备也能够通过UTP网络线缆通信。也存在波分复用（CWDM）以及单光纤"双向"（1310/1490纳米波长上行/下行）的SFP。
GBIC（Gigabit Interface Converter），是将千兆位电信号转换为光信号的接口器件。GBIC设计上可以为热插拔使用。GBIC是一种符合国际标准的可互换产品。采用GBIC接口设计的千兆位交换机由于互换灵活，在市场上占有较大的市场分额。
GBIC模块分为两大类：一是普通级联使用的GBIC模块，实现与其他交换机的普通连接；二是堆叠专用的GBIC模块，实现与其他交换机的冗余连接。
目前GBIC基本被SFP取代。
。。。。。。。。。。持续更新中
