简单介绍光隔离器与光环形器
Description
光隔离器是一种光传输方向的限制器件，只允许光波以唯一的前向方向转播，阻止光波往其他方向传输，避免了后向反射光返回器件所导致的器件性能变坏或不稳定。高速光纤通信系统中，一般在半导体激光器输出端串入一个光隔离器。对于相干光纤通信系统，光隔离器是不可缺少的。此外，在光纤放大器有源光纤的两端也应该继而光隔离器，以避免有光纤有与端面的寄生腔体效应引起震动。
光隔离器的主要参数是插入损耗和隔离度，对于正向入射光，其插入损耗应越小越好，而对反射光的隔离度则越大越好。目前，插入损耗的典型值约为1db,隔离度的典型值为40·~50db。

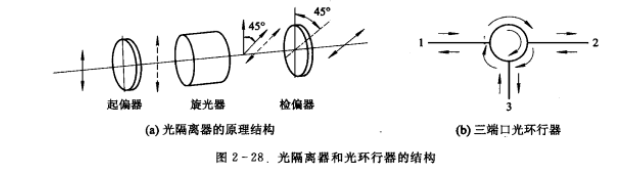

光隔离器的结构如图2-28（a）所示，它包括起偏器，旋光器和检偏器三个组成部分，其工作原理基于法拉第旋转的非互易性，正向入射起偏器后成为某一形式的线偏振光，旋光器使通过的光发生45°的右旋转。检偏器的透光轴和起偏器成45°角放置，恰好与起偏器的输出光方向一致，使其顺利通过，从而使入射光获得了低损耗传输。而与入射光的反射光，仅有与检偏器光轴一致的部分光通过的检偏器，再经过旋光器旋转45°正好与起偏器透光轴垂直故不能通过，所以光隔离器能够阻止反射光通过。
光环行器的工作原理与光隔离器相似，但具有多端口，三端口光环行器如图2-28（b）所示。光环行器借助单向传递，每个端口输入的光信号将在相邻的下一个端口输出，主要用在光分插复用器中
