Y17系列电连接器
Description
Y17系列电连接器
Y17系列电连接器,采用卡口式连接方式,使用便捷、锁紧可靠,广泛适用于各种电气设备之间的电路连接。
主要技术性能
环境性能:
● 工作温度: -55℃～+125℃
● 相对温度: 40℃时达95%
● 工作高度: 海拔30000m
● 振动: 频率10Hz～2000Hz、加速度196m/s²
● 冲击: 加速度490m/s²
● 恒加速度: 490m/s²

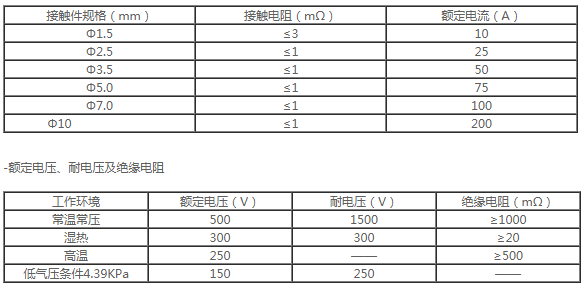

电气性能:
压接式针孔轴向负荷参照Y2系列
接触件压接筒内直径与适配导线截面参照Y2系列
机械性能:
● 壳体: 高强度铝合金
● 镀层: 氧化着本色
● 绝缘体: 耐热热塑性材料
● 接触件: 铜合金材料 镀层 金
● 机械寿命: 500次

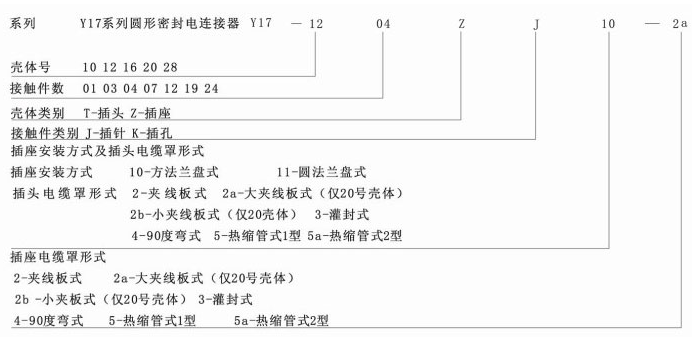

标记、代号及意义:

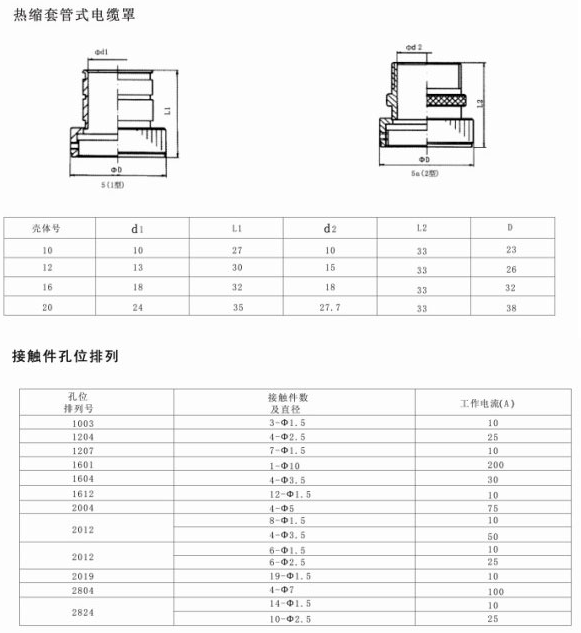

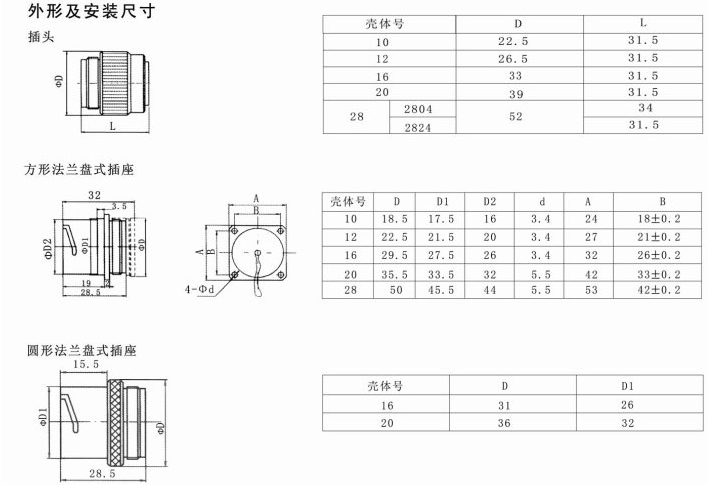

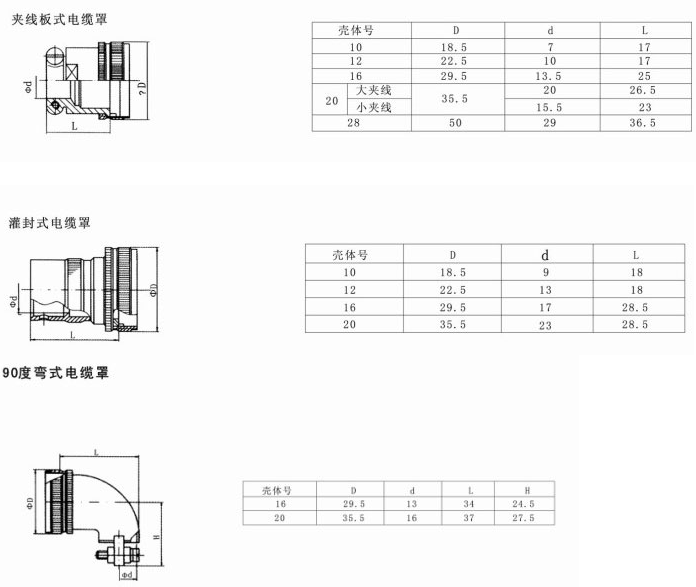

外形及安装尺寸:
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
