Y50系列圆形电连接器

本系列产品包括公制、英制、电源三大类连接器。均为内螺旋槽卡销锁紧式。具有快捷连接与分离,体积小重量轻、密封性能好,抗拉性能优之特点。插头缆罩有七种安装方式,壳体分屏蔽与非屏蔽,电缆引出有直式和弯式,端接方式为焊接式。品种多,规格全。均参照GJB101A-97,GJB598A-96,MIL-C-26482等标准的要求。适用于战略、战术系统,野外作业等电讯号、电能的连接。
Y50X系列电连接器简介: Y50X系列电连接器是Y50系列中公制类的电连接器,符合GJB101A-97标准的要求。

主要技术性能
环境性能:
● 工作温度: 55℃~+125℃
● 相对湿度: 40℃时达95%
● 工作高度: 海拔30000m
● 振动：频率10Hz~2000Hz加速度196m/s²
● 恒加速度: 490m/s²
● 密封性: 耐压0.2MPa
● 防盐雾、防潮湿、防霉菌性能等,符合GJB101A-97标准要求。

 电气性能-接触电阻及额定电流:

 外壳电连接性: 非屏蔽≤200 mΩ,屏蔽≤5 mΩ

 机械性能:
◆ 壳体: 高强度铝合金材料不锈钢
◆ 非屏蔽镀层: 阳极氧化着色
◆ 屏蔽镀层: 镀锌彩虹色钝化或军绿色钝化、化学镀镍、喷沙镀镍
◆ 绝缘体: 耐热热塑性材料
◆ 接触件: 铜合金材料表面镀金
◆ 机械寿命: 500次

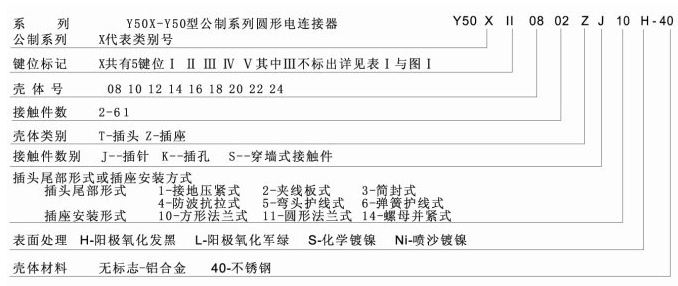

 标记、代号及意义:

类别号形式表:

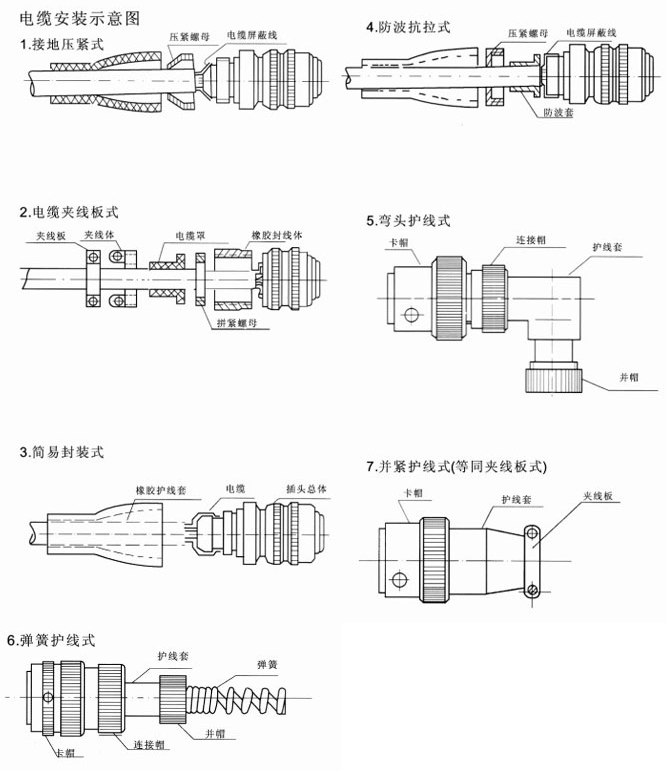

电缆安装示意图:

Y50X类圆形连接器接触件组合代号图表:

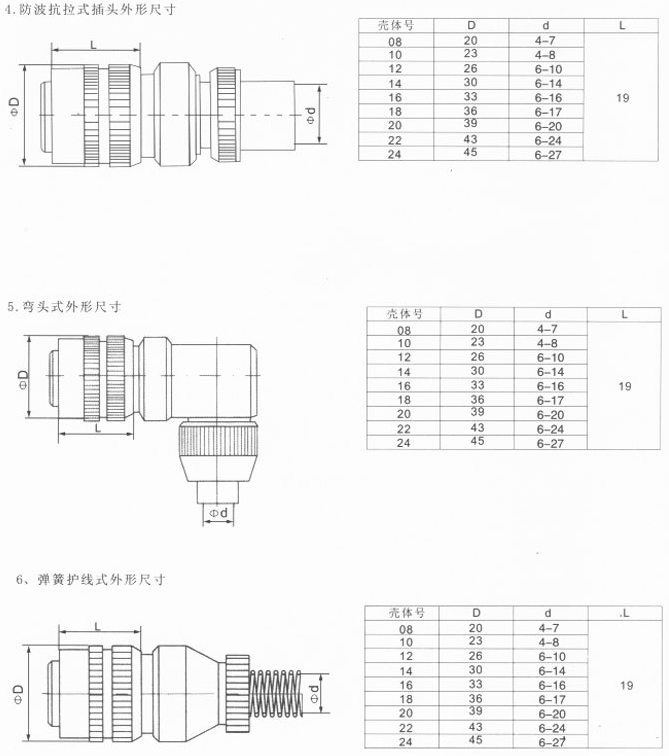

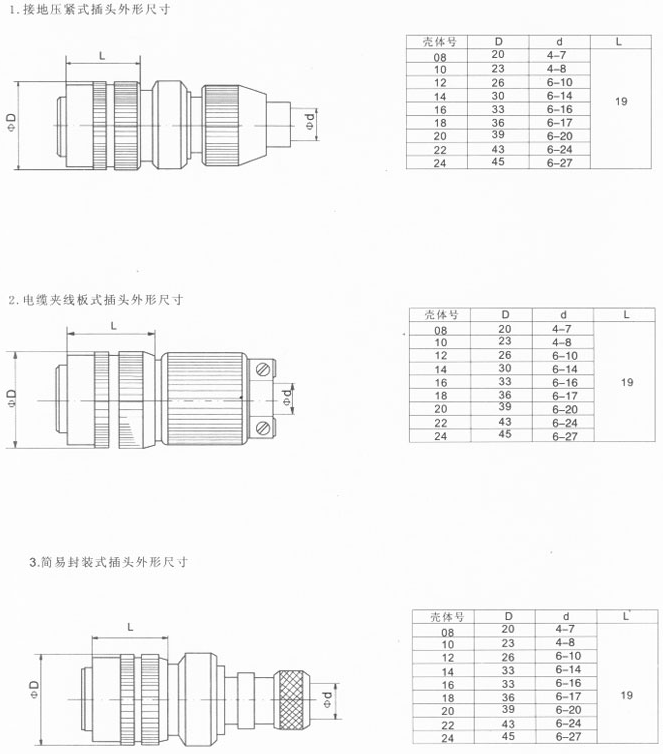

插头外形尺寸：
