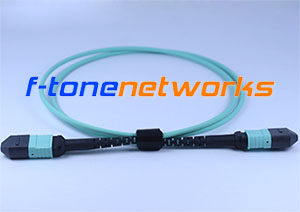

预端接主干光缆
Description
北亿纤通预端接主干光缆采用小直径的OM3/0M4光缆与8芯／12芯／24芯MPO/MTP连接器，即插即用型MPO/MTP预端接光缆可以快速布放并简易的连接到即插即用模块或MPO/MTP适配器面板上。客户可以根据实际情况进行设计达到精确的布线需求，有效的实现高性能、高密度的光纤系统连接。
产品应用
- 数据中心基础设施物理层连接；
- 局域网布线主干系统；
- 建筑物及园区主干连接。
产品特点
- 采用标准的高精度MPO/MTP光纤活动连接器；
- 高强度的光缆分支设计，机械性能好；
- 提供8～144芯系列光纤连接；
- 主干缆与分支缆长度可定制；
- 100%工厂预端接并测试，保证其传输性能；
- 牵引拉手可选择配置，现场施工便利；
- 可快速配置与组网， 减少现场安装时间；
- 快速升级，支持并行传输系统应用；
- 外护套材质有PVC, LSZH等多种材料选择；
- 光缆材料满足OFNR、 OFNP阻燃等级。
光纤性能
|
光纤类型 |
芯包直径（pm ） |
带宽(MHz • km) |
工作波长（nm ） |
最大衰减（dB/km ） |
|
G.657.A2 |
9/125 |
NA |
1310/1550 |
0.36/0.22 |
|
BI OM3 |
50/125 |
2000 |
850/1300 |
3.0/1.0 |
|
BI OM4 |
50/125 |
4700 |
850/1300 |
3.0/1.0 |
连接器性能
|
损耗等级 |
损耗值（dB） |
500次插拔 Δ IL(dB) |
高低温循环Δ IL（dB） |
|
MPO/MTP多模高精度 |
≤0.35 |
≤0.20 |
≤0.20 |
|
MPO/MTP单模高精度 |
≤0.35 |
≤0.20 |
≤0.20 |
|
MPO/MTP多模普通精度 |
≤0.70 |
≤0.20 |
≤0.20 |
|
MPO/MTP单模普通精度 |
≤0.70 |
≤0.20 |
≤0.20 |
机械性能
|
光纤芯数 |
分支长度 |
牵引拉手 最大抗拉强度 |
牵引拉手 耐冲击力 |
静态弯曲半径 |
动态弯曲半径 |
工作温度（℃） |
安装温度 |
运输和储藏温度 |
包装方式 |
|
12 |
60〜100 |
400 |
100 |
10D |
20D |
-20〜+60 |
-5〜+50 |
-25~+75 |
L<50米， 使用PE袋包装； L≥50米， 使用轮轴包装
|
|
24 |
60〜100 |
450 |
100 |
10D |
20D |
-20〜+60 |
-5〜+50 |
-25~+75 |
|
|
48 |
60〜100 |
450 |
100 |
10D |
20D |
-20〜+60 |
-5〜+50 |
-25~+75 |
|
|
72 |
60〜100 |
450 |
100 |
10D |
20D |
-20〜+60 |
-5〜+50 |
-25〜+75 |
|
|
96 |
60〜100 |
450 |
100 |
10D |
20D |
-20〜+60 |
-5〜+50 |
-25~+75 |
|
|
144 |
60〜100 |
450 |
100 |
10D |
20D |
-20〜+60 |
-5〜+50 |
-25~+75 |
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
