野战 C 型连接器-6芯
Description

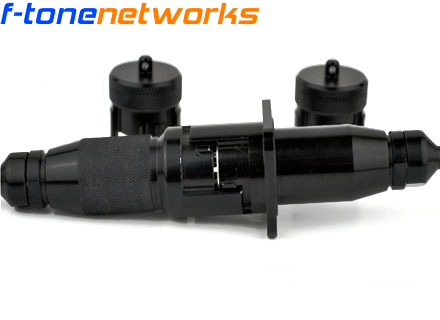

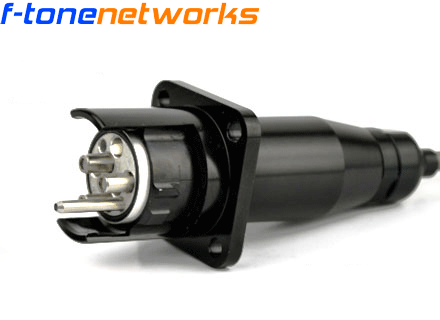

野战 C 型连接器-6芯
产品简介
专为军用野战光缆配套设计，中性卡口式锁紧结构可实现头与座、头与头、座与座的快速任意连接。具有多芯一次连接并可盲插；连接损耗小、可靠性高；坚固、防水、防尘、耐恶劣环境等特点，可用于各种野战军用光纤通信网络、军用计算机系统、机载或舰载设备、抢修光缆系统等野外光路临时连接。
产品规格有：2芯、4芯、6芯、8芯、12芯
产品主要用于
连接器产品参数
| 插损 | 单模 | ≤0.7dB(典型≤0.5dB) |
| 多模 | ≤0.5dB(典型≤0.2dB) | |
| 回损 | 单模 | ≥50dB |
| 机械性能 | 插头 | ≤500N（主缆） |
| 插座 | ≤30N（分支光缆） | |
| 使用温度 | -40℃～85℃ | |
| 防护等级 | IP67 | |
配套光缆参数
| 光缆直径 | 4.0mm 5.0mm （或其它指定尺寸） |
| 护套材料 | LSZH（或 TPU） |
| 抗拉单元 | KEVLAR |
| 光纤类型 | 9/125、50/125、62.5/125 |
| 光纤外覆 | 900um紧套纤 |
| 抗拉力 | 短期：600N 常期：200N |
| 使用温度 | -40℃～85℃ |
常用分支头
常用连接方案
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
