野战 A 型连接器
Description

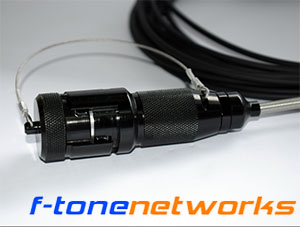

野战 A 型连接器
产品简介
专为军用野战光缆配套设计，中性卡口式锁紧结构可实现头与座、头与头、座与座的快速任意连接。具有多芯一次连接并可盲插；连接损耗小、可靠性高；坚固、防水、防尘、耐恶劣环境等特点，可用于各种野战军用光纤通信网络、军用计算机系统、机载或舰载设备、抢修光缆系统等野外光路临时连接。
产品规格有：2芯、4芯、6芯、8芯、12芯。
产品特点
● 采用中性连接技术，无需使用适配器或法兰盘，即可进行快速连接
● 定位销设计确保多芯光纤一次连接的正确性并可盲插
● 铝合金外壳，重量轻、强度高
● 连接器插头和插座都带有防尘盖，保证连接质量
● 标准的陶瓷插针和壳体连接尺寸，与现有装备完全兼容
● 可选用含单芯野战光缆的野战光缆车壁连接器，形式有 SC、FC、ST、LC 等
产品应用
● 部队应急通信
● 广播电视转播
● 应急抢通光纤通信
● 煤矿、油井等
产品参数
|
插损 |
单模 |
≤0.7dB(典型≤0.5dB) |
|
多模 |
≤0.5dB(典型≤0.2dB) |
|
|
回损 |
单模 |
≥50dB |
|
机械性能 |
插头 |
≤500N（主缆） |
|
插座 |
≤30N（分支光缆） |
|
|
使用温度 |
-40℃～85℃ |
|
|
防护等级 |
IP67 |
|
连接方式
Important Notice
Performance figures,data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone before they become applicable to any particular order or contract. In accordance with the F-tone policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone or others. Further details are available from any F-tone sales representative.
