有中继海底光缆 (FT-AE-ROC-1 LW)
Description
有中继海底光缆通信系统包含一个或者多个中继器，适用于超长距离、高速率的跨洋通信系统。
产品特点
- 执行标准：GB∕T 18480、GJB 4489、IEC 60794、ITU-T G.976
- 使用范围：敷设于海洋、江河，用于洲际、大陆与岛屿、岛屿与岛屿间的通信及数据信息传输，具有传输容量大、连续长度长等特点。适用于超长距离、高速率的跨洋通信系统，最大可连接16纤对中继器。
- 温度范围：运行温度 -10℃～+40℃；施工温度 -15℃～+45℃；存储温度 -30℃～+60℃
- 正常使用寿命：不低于25年
- 最大敷设水深：8000米
产品型号
|
型号 |
名称 |
适用条件 |
|
FT-AE-ROC-1 LW |
有中继轻型海底光缆 |
光缆适用于在敷设、回收、运行时不需要特殊保护的深海区域 |
注： ROC—中继光缆； 1—系列编号； LW—轻型

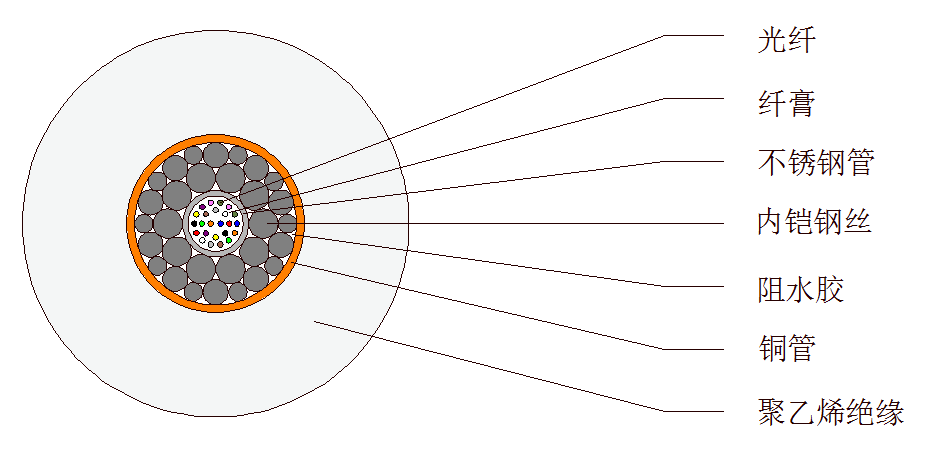

产品结构图
光纤主要类型
|
ITU代号 |
国内代号 |
光纤名称 |
光纤特性 |
|
G.652.D |
B1.3 |
波长段扩展的非色散位移单模光纤 |
根据用户具体需求设计和选择 |
|
G.654 |
B1.2 |
截止波长位移单模光纤 |
|
|
G.655 |
B4 |
非零色散位移单模光纤 |
光缆主要参数
|
型号 |
标称 外径 mm |
标称重量 kg/m |
光缆 断裂 拉伸 负荷 CBL KN |
标称 短暂 拉伸 负荷 NTTS KN |
标称 工作 拉伸 负荷 NOTS KN |
标称 永久 拉伸 负荷 NPTS KN |
无张 力最 小弯 曲半 径 m |
冲 击 J |
压 扁 KN/100mm |
4℃ 导体 电阻 Ω/km |
绝缘 电阻 GΩ·km |
|
|
空 气 中 |
海 水 中 |
|||||||||||
|
FT-AE-ROC-1 LW |
17.6 |
0.52 |
0.27 |
65 |
50 |
30 |
20 |
1 |
100 |
15 |
≤1.5 |
≥10 |
注：1）光纤芯数最大为32芯，超出32芯时需重新设计；
2）定制产品的技术参数以定制产品的技术规格书为准。
光缆主要试验项目
|
试验项目 |
试验方法 |
|
光学性能 |
参考：GB/T 15972 |
|
拉伸性能、压扁、冲击、反复弯曲、温度循环、渗水、耐静水压 |
参考：IEC 60794-1、GB/T 7424.2 |
|
导体电阻、绝缘电阻、耐电压 |
参考：GB/T 3048 |
