标准光模块
10Gbps 300m SFP+光模块
Description
产品特点
● 支持高达 10.3 Gb/s 的比特率
● 1G/2G/4G/8G/10G光纤通道应用。
● 光接口符合IEEE 802.3ae标准
● 电气接口符合SFF-8431标准
● 热插拔
● 850nm VCSEL发射器，PIN光电探测器
● 低功耗
● 2000MHz/km MMF上的最大链路长度为300m
● 全金属外壳，具有卓越的电磁干扰性能
● 先进的固件允许将客户系统加密信息存储在光模块中
● 经济高效的SFP+解决方案，可实现更高的端口密度和更大的带宽
● 对于 OBSAI 应用程序，速率为 6.144Gb/s、3.072 Gb/s、1.536 Gb/s 和 0.768 Gb/s。
● 对于 CPRI 应用程序，速率为 6.144Gb/s、3.072 Gb/s、2.4576 Gb/s、1.2288 Gb/s、0.6144 Gb/s。
● 符合 RoHS6 标准（无铅）
● 工作外壳温度：
标准 ： 0 至 +70°C
工业 ： -40 至 +85°C
应用
● 10GBASE-SR，10.3125Gbps
● 10GBASE-SW , 9.953Gbps
● 对于 OBSAI 应用程序，速率为 6.144Gb/s、3.072 Gb/s、1.536 Gb/s 和 0.768 Gb/s。
● 对于 CPRI 应用程序，速率为 6.144Gb/s、3.072 Gb/s、2.4576 Gb/s、1.2288 Gb/s、0.6144 Gb/s。
● 其他光链路
产品描述
这款 850 nm VCSEL 10Gigabit SFP+ 光模块设计用于发送和接收超过 50/125 μm 或 62.5/125 μm 多模光纤的光学数据（表 1）。
|
光纤类型 |
最小模态带宽@850nm(MHz·km) |
工作范围（米） |
|
62.5μmMMF |
160 |
2~26 |
|
200 |
2~33 |
|
|
50μmMMF |
400 |
2~66 |
|
500 |
2~82 |
|
|
2000 |
2~300 |
表1:每种光纤类型的SFP+ SR工作范围
SFP+ SR模块电气接口符合SFI电气规范。发射器输入和接收器输出阻抗相差100欧姆。数据线内部交流耦合。该模块提供差分端接，并减少差分到共模转换，以实现高质量的信号端接和低EMI。SFI通常使用超过200毫米的改良FR4材料或高达约150毫米的标准FR4和一个连接器。
发射器将10Gbit/s串行PECL或CML电气数据转换为符合10GBASE-SR标准的串行光学数据。提供集电极开路兼容发射禁用(Tx_Dis)。逻辑“1”或该引脚无连接将禁止激光发射。此引脚上的逻辑“0”提供正常操作。该发射机具有内部自动功率控制环路(APC ),以确保在电源电压和温度变化时恒定的光功率输出。提供集电极开路兼容发送故障(t Fault)。TX_Fault是一个模块输出触点，当该触点为高电平时，表示模块发射器已检测到与激光操作或安全相关的故障情况。TX_Fault输出触点是开漏/集电极，应通过4.7-10kω范围内的电阻上拉至主机中的Vcc_Host。TX_Disable是一个模块输入触点。当TX_Disable置位为高电平或保持开路时，SFP+模块发射器输出应关闭。此触点应通过一个4.7kω至10kω的电阻上拉至VccT。
接收器将10Gbit/s串行光数据转换为串行PECL/CML电数据。提供了集电极开路兼容的信号损失。Rx_LOS为高电平时，表示光信号电平低于相关标准中规定的电平。Rx_LOS触点是开漏/集电极输出，应通过4.7-10kω范围内的电阻或有源端接在上拉至主机中的Vcc_Host。建议发射器和接收器都采用电源滤波。Rx_LOS信号旨在向安装了SFP+的系统提供初步指示，表明接收信号强度低于规定范围。这种指示通常指向未安装的电缆、断裂的电缆、或在电缆远端的禁用的、故障的或断电的发射器。

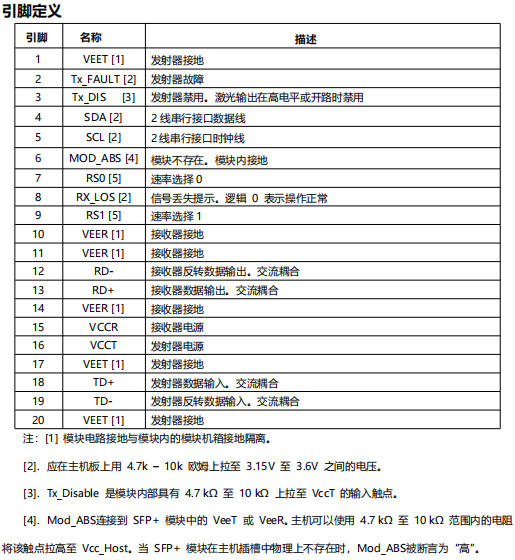

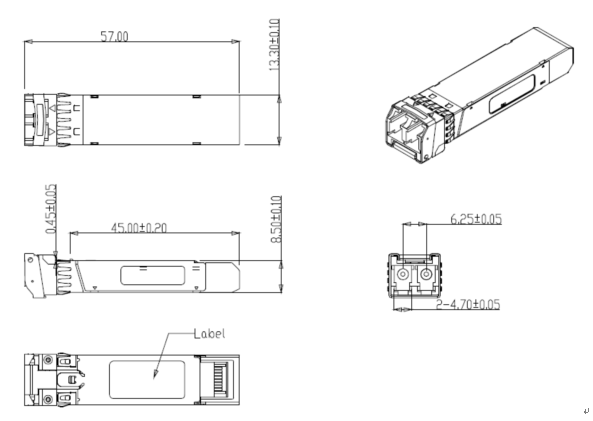

产品尺寸图

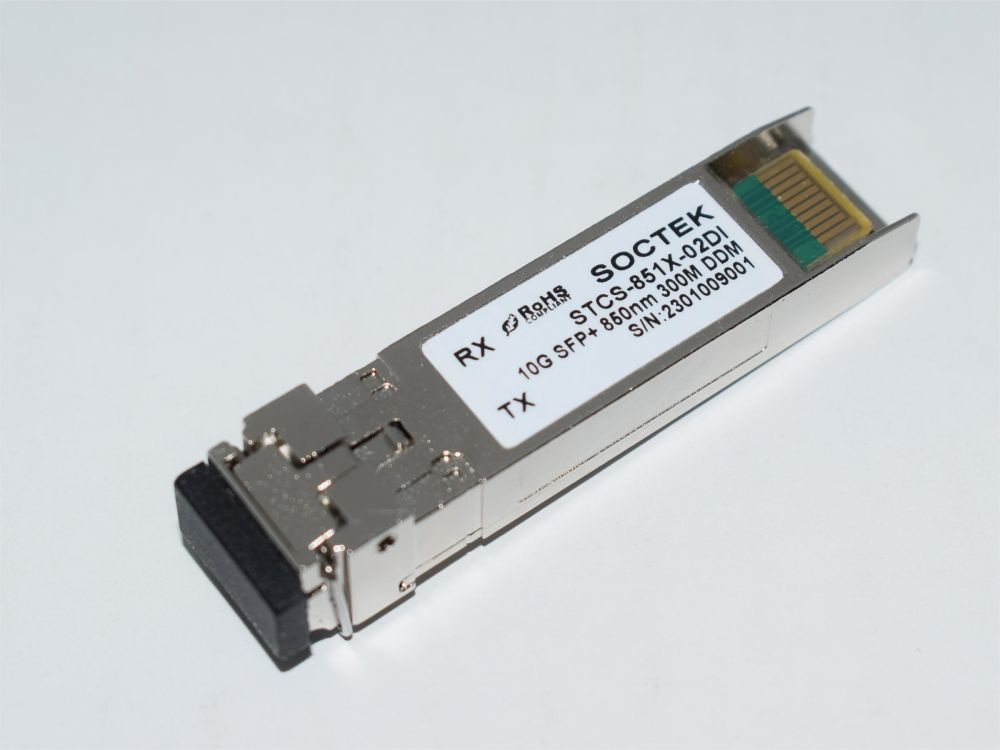

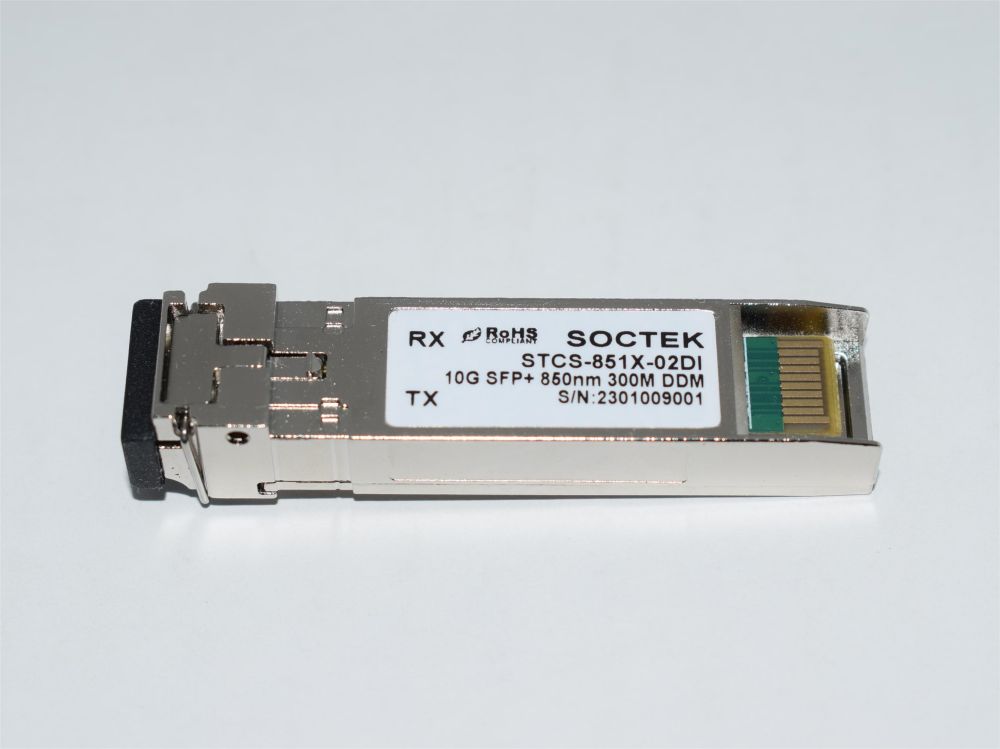

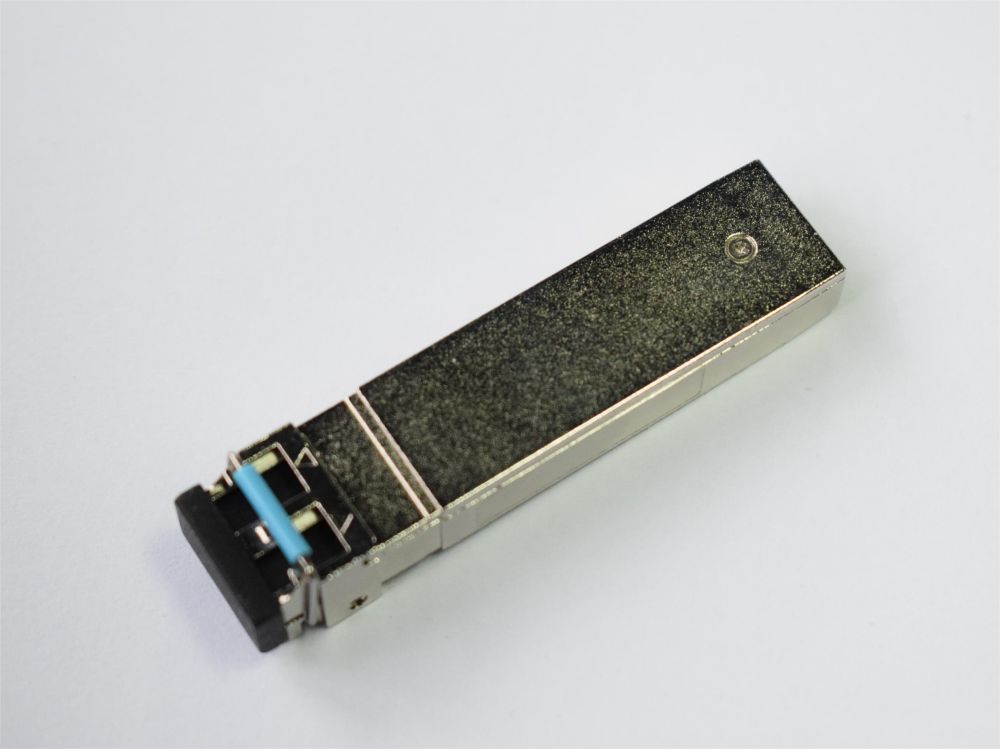

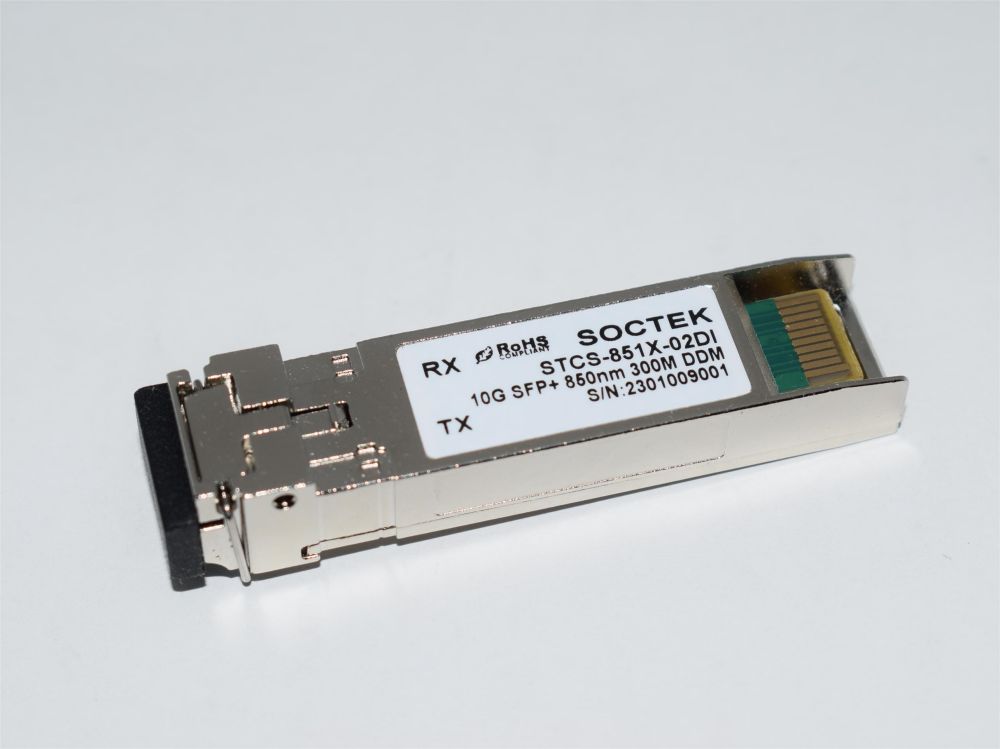

产品实物图：
订购信息
|
产品型号 |
基本参数 |
|
STCS-851X-02D |
850nm, 10Gbps, SFP+ 300m, 0ºC ~ +70ºC |
|
STCS-851X-02DI |
850nm, 10Gbps, SFP+ 300m, -40 to +85°C （工业级） |
北亿纤通 | F-tone Networks
企业邮箱： sales@f-tone.com
企业手机：19081343401
企业电话：028-85255257
企业传真：028-85977702
本产品为光模块SFP+系列，仅展示部分参数，如有需要，请联系我们。
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
