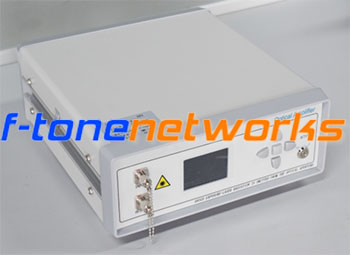

1450nm~1600nm半导体光放大器，台式
Description
北亿纤通的FT-A81603是一款具有高光纤到光纤增益的半导体光放大器，设计用于一般应用中增加光发射功率，来补偿其他光学器件的损失。该产品采用台式封装，可订购单模或保偏光纤输入/输出，在1450nm至1600nm波长范围内进行宽带放大。这款放大器使用低功耗交流电电源，通过RS232串行通信协议进行全面的软件控制和监视。
产品特点
● 1450nm至1600nm宽带放大
● 20dB高光纤到光纤增益
● 输出高达16dBm
● 台式
● 保偏熊猫光纤输入/输出（可选）
● 正面触摸屏控制
产品应用
● 增压和在线放大
● 光网络
● 通用测试与测量
● 光纤传感
产品参数
|
工作波长 |
1450nm至1600nm |
|
饱和输出功率@输入-3dB |
+16dBm典型值 |
|
光纤对光纤增益 |
高达20dB@小信号输入 |
|
噪声指数 |
7dB典型值 |
|
增益抖动 |
0.3dB典型值 |
|
输入光回波损耗 |
-55dB典型值 |
|
输入/输出绝缘 |
30dB最小值 (可选绝缘) |
|
偏振相关增益(PDG) |
0.5dB最大值 |
|
偏正消光比(保偏款) |
20dB典型值 |
|
功率稳定性 |
±0.1dB每8小时 |
|
输出电流控制 |
10%至100%工作电流 |
|
工作温度 |
-10℃至+60℃ |
|
存储温度 |
-40℃至+70℃ |
|
电源要求 |
80V至240V，43Hz至63Hz交流电 |
|
能耗 |
60W最大值 |
|
输出电平控制 |
泵浦激光器电流调节 |
|
监测 |
泵激光器温度 |
|
计算机接口 |
LabVIEW，通过USB |
|
显示 |
输入/输出功率电平，TEC温度 |
|
警报 |
温度和输入功率 |
|
连接头 |
FC/APC，SC/APC，其他类型可选 |
|
封装尺寸 |
250mm(宽)x300mm(长)x100mm(高) |
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
