标准光模块
2光2电插头插座
Description

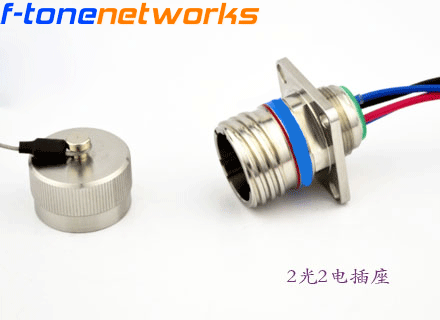

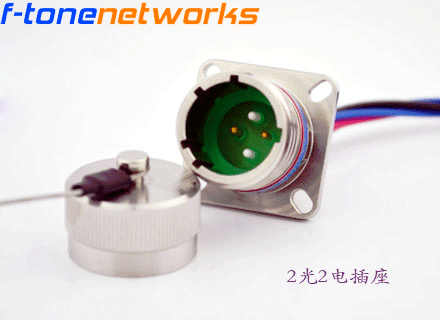

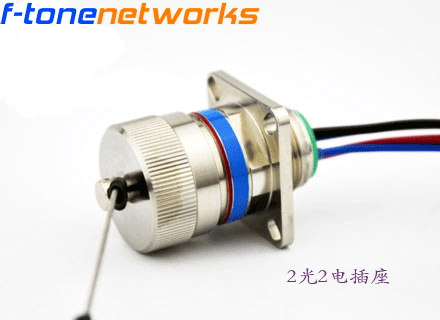

2光2电插头插座
产品简介
2光2电连接器采用三头螺纹快速连接， 同时采用五键定位， 有盲插和防错插及抗振功能， 接头采用不锈钢 316L材质、接触件密度高、抗电磁屏蔽功能，光纤组件可拆卸，方便现场安装，连接器损耗小、可靠性高；具有防水、防尘、耐腐蚀等特点。此接头含 2路光纤，2 路供电，电源线支持 4 平方。
产品特点
-
不锈钢外壳 SUS316L 应用于海洋环境
-
抗力能力强，可抗拉 500KG
-
防水密封，确保使用过程中供电与光信号的良好传输
-
2 路电源线、2路光纤信
主要应用于
产品参数
| 插损 | 单模 | ≤1.0dB(典型≤0.5dB) |
| 多模 | ≤1.0dB(典型≤0.2dB) | |
| 回损 | 单模 | ≥50dB |
| 机械性能 | 插头 | ≤500N（主缆） |
| 插座 | ≤30N（分支光缆） | |
| 使用温度 | -40℃～85℃ | |
| 防护等级 | IP67 |
|
常用分支接头
常用连接方案
