4通道8波长单纤波分复用器系统详解
Description
4通道8波长单纤波分复用器系统详解
| 产品特点： •低插入损耗 •宽带宽 •高通道隔离度 •高稳定性和可靠性 •无胶光路 •接入网络 |
应用范围： •信号监控 •光纤到户 •光线路终端、光网络单元 •CATV光网络 •光纤放大器 •波分复用系统 |

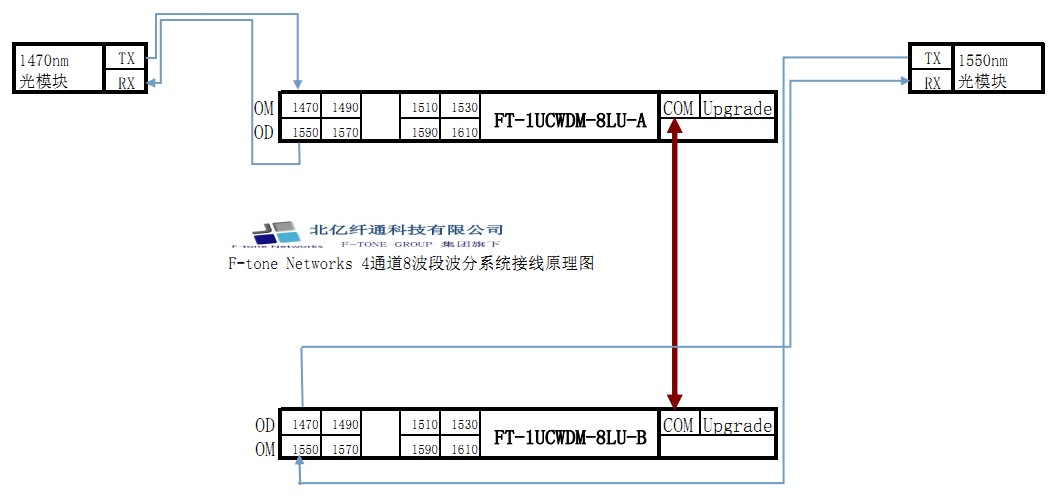

只接一个通道系统原理图：
注：如果上这个通道不能正常通信，请做以下检测
1，1470nm光模块的发射直连1570nm的接收（不通过波分设备），1550nm光模块的接收直连1570nm的发射（不通过波分设备），如果不能互通，请分别确认光模块和光模块所插入的设备能否兼容。

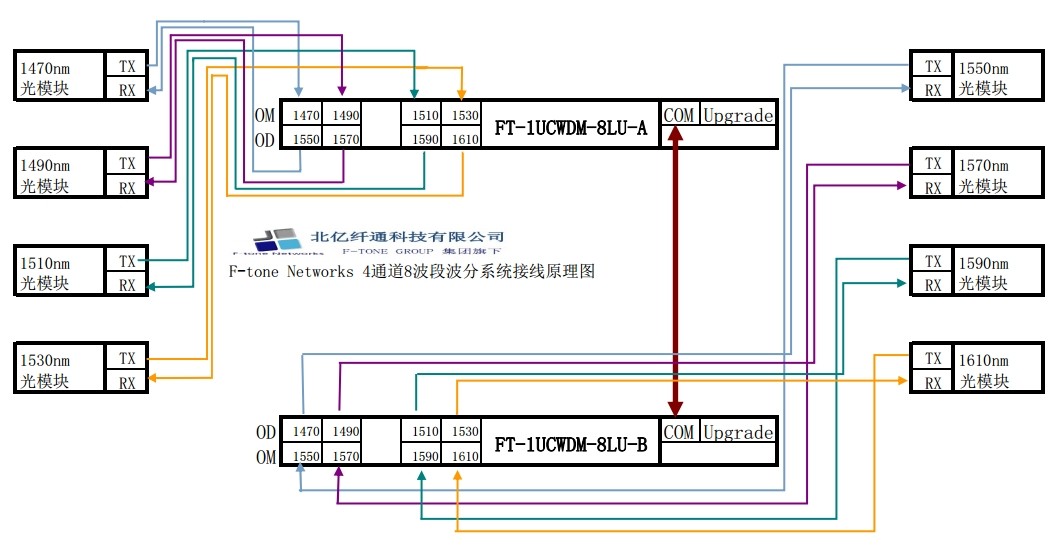

同接四个通道系统原理图：
注：电信、移动、联通、广电的产品面板各有不同，请看清面板上的波长
