CATV中级型光纤放大器
Description
CATV中级型光纤放大器
说明
该产品专为长距离系统传输设计。长距离传输中,由于光纤色散的积累,在 CATV 系统中主要表现为 CNR劣化和CSO的剧烈劣化。为解决色散问题,常常采用色散补偿光纤盘绕的色散补偿模块来优化系统指标。
色散补偿光纤由于具有:（1）插损大,（2）非线点,在CATV系统中的放置位置一直是个问题。置于光纤放大器前,由于较大的插损,使得 EDFA 输入功率偏低,造成系统CNR 劣化较大。置于光纤放大器之后,由于 CATV,系统中都是功放,使得非线性阈值（比如SBS）很低的色散补偿光纤很容易产生非线性而极大地劣化系统指标。为了解决以上问题,北亿纤通开发了本款专门用于色散补偿模块插入的光纤放大器。该色散补偿放大器具有本公司GA1210所有的技术特点,建议配合本公司提供的优异的色散补偿模块 DC1400 系列,将获得最佳的系统性能指标。
应用
● 模拟CATV 长距离传输
● 长距离系统配合色散补偿使用
● 光分配系统
● FTTH光纤到户系统
特点
● 解决色散补偿器插损带来的CNR 降低
● 解决色散补偿模块低非线性阈值的问题
● 低噪声系数:0dBm输入时低于4.5dB
● 极低CSO劣化:<-70dBc
● 高稳定性和高可靠性:MTBF＞100000小时
● 高精度的 AGC/APC电路:功率控制精度典型值为±0.05dB
● 智能化温控系统:采用专用控温芯片,散热和功耗比常规产品降低30％

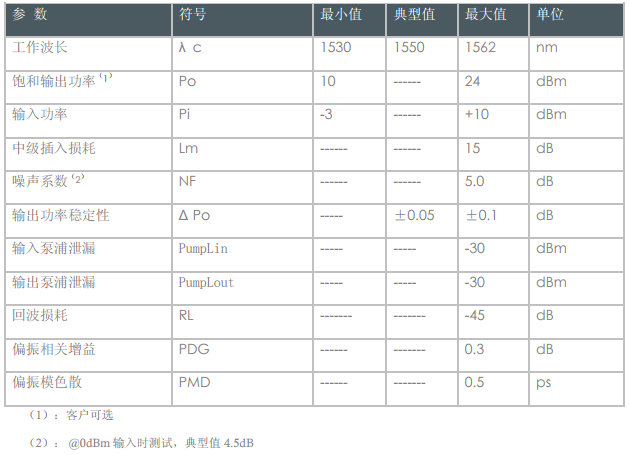

光性能指标

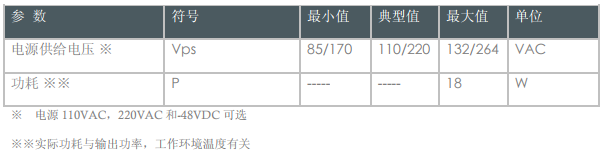

电性能指标

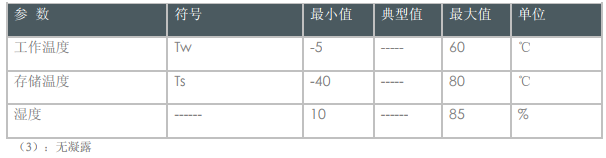

环境性能指标

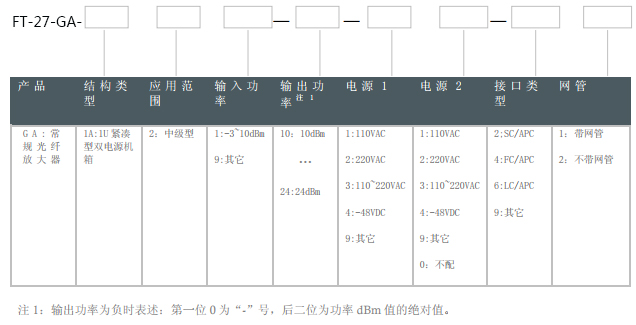

产品型号
