1 产品简介
该产品为高稳定度输出掺铒光纤放大器，核心器件采用高可靠性的PUMP激光器，采用独特的APC (自动功率控制), AGC (自动增益控制) 和ATC(自动温度控制)电路, 使得输出功率稳定度高、可靠性好；独特的光路设计保证优秀的光路指标；采用高稳定和高精度的MPU（微处理器）系统使用调节、显示方便、可靠、智能。 专业的GFF设计和出色的光路设计保证了平坦度和噪声系数

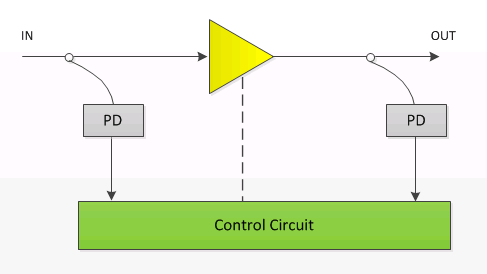

Figure 1-1 功能图示

DWDM EDFA放大器模块支持以下功能:

➢ 低噪声系数

➢ 覆盖整个C波段

➢ 抑制非线性效应

➢ 高饱和输出功率

➢ 高集成机械和电路结构

➢ 高稳定性和可靠性y

➢ 兼容Bellcore GR-1312-CORE

➢ 提供OEM 服务

2 技术指标
2.1环境性能指标

Table 2-1环境性能指标

Table 2-2 光性能指标


3 电气接口定义

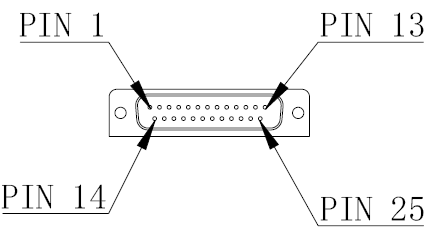

Table 3-1 PIN 定义

备注:

（1）串行输入:LVTTL-RX，9600 band 输入.

（2）串行输出:LVTTL-RX，9600 band 输出.

（3）保留PIN: NC

电气接口: OUPIIN 7906-25MAA, 公头

4 机械尺寸

尺寸: 150*125*19 mm

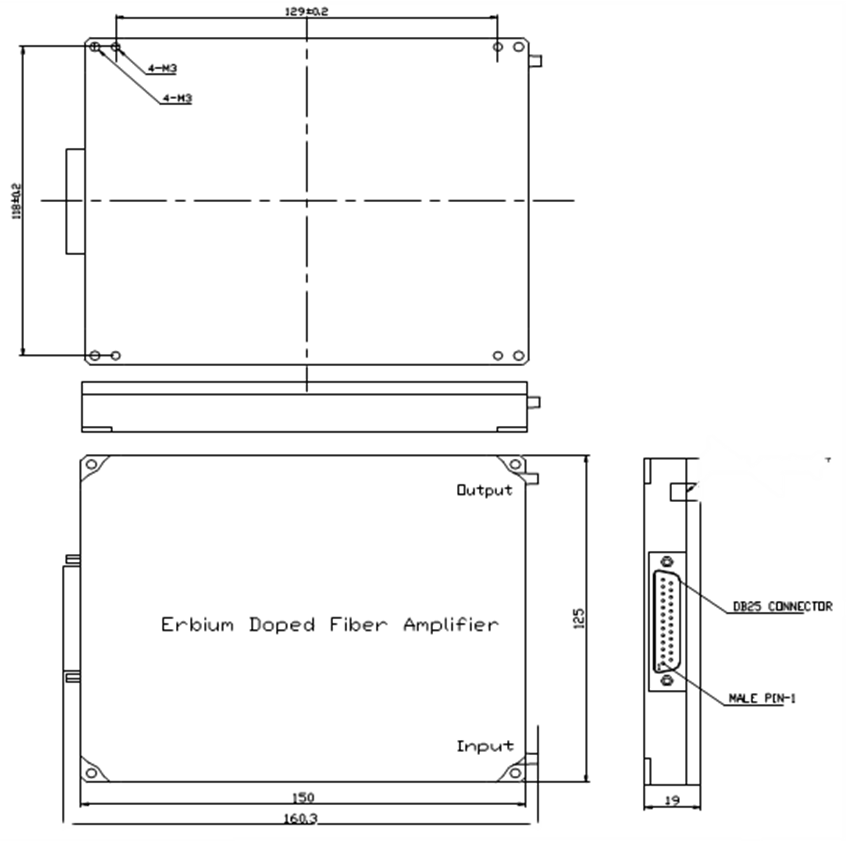

  Figure 4-1  结构图

5 订购信息

 FT-27-MP ----- 10 ----- Application ----- Gain ----- Output ----- Voltage

备注:

输入=输出-增益；

输入范围： 20dB.

Important Notice

Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.

The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
