多用途分支光缆（OIMPBC）
Description

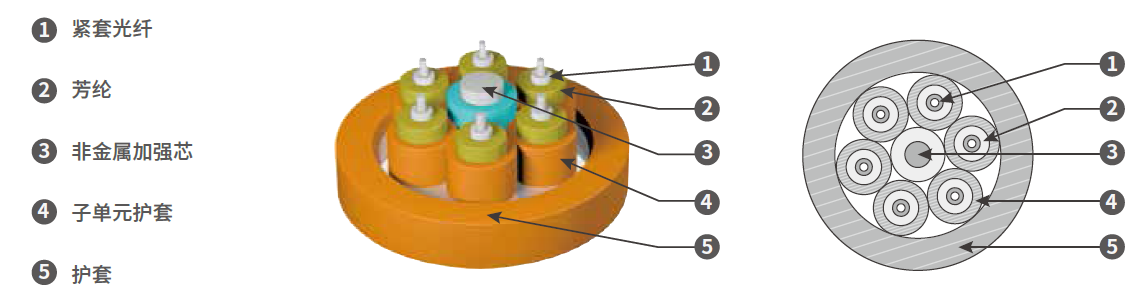

FT-AE-OIMPBC多用途光缆使用单芯光缆 (Φ900µm 紧套光纤、芳纶加强元件 ) 作为子单元，非金属中心加强芯，光缆子单元层绞于中心加强芯形成缆芯，最外挤制一层聚氯乙烯（PVC）或低 烟无卤材料（LSZH，低烟、无卤、阻燃）护套而成。
产品应用
● 室内的综合布线
● 作为大楼的主干布线光缆
产品标准
满足 YD/T 1258.4、ICEA-596、GR-409、IEC 60794-2-20/21 等标准; 除了普通的 PVC 产品外，还有分别 通过 UL OFNR 认证的产品; LSZH 产品选用不同材料，可以满足 IEC 60332-1 或 IEC 60332-3C。
产品特点
● 层绞式光缆结构，非金属中心加强芯使光缆可以承受更大的拉力\
● 外护材料耐腐蚀，防水，防紫外，阻燃，环保等优点
● 芳纶加强元件，使光缆有优异的抗拉性能
结构参数
|
光缆型号 |
光缆直径 （mm) |
光缆参考重量 |
允许拉伸力 长期/短期 |
允许压扁力 长期/短期 |
弯曲半径 动态/静态 |
|
|
PVC护套 |
LSZH护套 |
|||||
|
FT-AE-OIMPBC004 |
7.4±0.5 |
50 |
56 |
130/440 |
300/1000 |
20D/10D |
|
FT-AE-OIMPBC006 |
8.4±0.5 |
66 |
74 |
200/660 |
300/1000 |
20D/10D |
|
FT-AE-OIMPBC008 |
9.8±0.5 |
91 |
101 |
200/660 |
300/1000 |
20D/10D |
|
FT-AE-OIMPBC012 |
12.4±0.5 |
140 |
155 |
200/660 |
300/1000 |
20D/10D |
|
FT-AE-OIMPBC018 |
12.4±0.5 |
140 |
155 |
400/1320 |
300/1000 |
20D/10D |
|
FT-AE-OIMPBC024 |
14.4±0.5 |
181 |
201 |
400/1320 |
300/1000 |
20D/10D |
|
FT-AE-OIMPBC036 |
16.4±0.5 |
208 |
255 |
400/1320 |
300/1000 |
20D/10D |
|
FT-AE-OIMPBC048 |
19±0.5 |
280 |
344 |
400/1320 |
300/1000 |
20D/10D |
光学特性
|
光纤类型 |
衰减 |
满注入带宽 |
有效模式带宽 |
10G以太网链路长度 |
最小弯曲半径 |
|||
|
条件 |
1310/1550nm |
850/1300nm |
850/1300nm |
850nm |
850nm |
/ |
||
|
典型值 |
最大值 |
典型值 |
最大值 |
|||||
|
单位 |
dB/km |
dB/km |
dB/km |
dB/km |
MHZ.km |
MHZ.km |
m |
mm |
|
G652D |
0.36/0.22 |
0.5/0.4 |
--- |
--- |
--- |
--- |
--- |
16 |
|
G657A1 |
0.36/0.22 |
0.5/0.4 |
--- |
--- |
--- |
--- |
--- |
10 |
|
G657A2 |
0.36/0.22 |
0.5/0.4 |
--- |
--- |
--- |
--- |
--- |
7.5 |
|
50/125 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥500/500 |
--- |
--- |
30 |
|
62.5/125 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥200/500 |
--- |
--- |
30 |
|
OM3 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥1500/500 |
≥2000 |
≤300 |
30 |
|
OM4 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥3500/500 |
≥4700 |
≤550 |
30 |
|
BI-OM3 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥1500/500 |
≥2000 |
≤300 |
7.5 |
|
BI-OM4 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥3500/500 |
≥4700 |
≤550 |
7.5 |
运输/储存/使用温度：-20℃~+60℃，安装温度：-5℃~+50℃。
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
