松套层绞式非金属加强芯非铠装阻燃光缆（OCTNZ）
Description

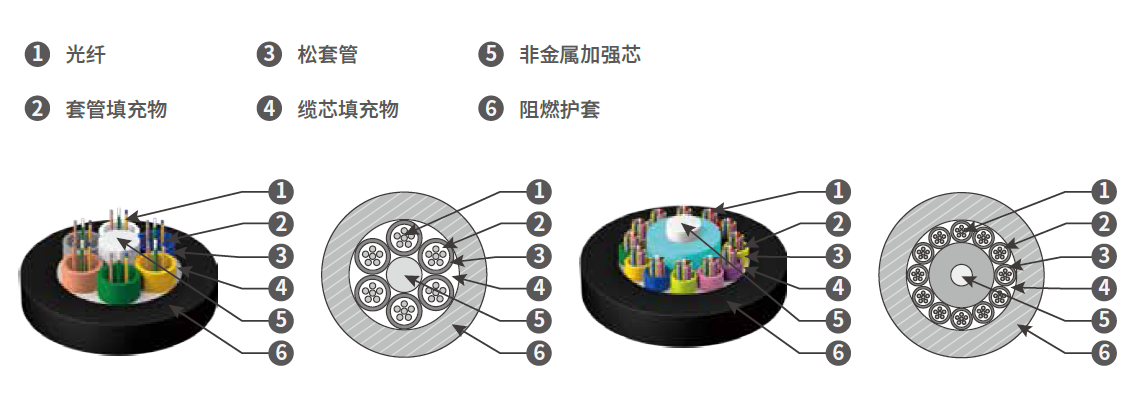

FT-AE-OCTNZ 光缆的结构是将 250µm 光纤套入高模量材料制成的松套管中，松套管内填充防 水化合物。缆芯的中心是一根玻璃纤维增强塑料（FRP），松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物。缆芯外挤上一层阻燃护套成缆。
产品标准
北亿纤通FT-AE-OCTNZ 光缆符合YD/T 1114 和IEC 60794-1 标准。
产品特点
● 具有很好的机械性能和温度特性
● 松套管材料本身具有良好的耐水解性能和较高的强度
● 管内充以特种油膏，对光纤进行了关键性保护
● 特种护套材料具有优异的阻燃性能
● 良好的抗压性和柔软性
● 采用下列措施来确保光缆的防水性能：
- 单根非金属中心加强芯
- 松套管内填充特种防水化合物
- 完全缆芯填充
结构参数
|
光缆型号 （以2纤递增） |
光纤数 |
套管数 |
填充绳数 |
参考光缆重量 （kg/km） |
允许拉伸力 长期/短期 |
允许压扁力 长期/短期 |
弯曲半径 静态/动态 |
|
FT-AE-OCTNZ002-006 |
2~6 |
1 |
5 |
123 |
400/1000 |
300/1000 |
10D/20D |
|
FT-AE-OCTNZ008-012 |
8~12 |
2 |
4 |
123 |
|||
|
FT-AE-OCTNZ014-018 |
14~18 |
3 |
3 |
123 |
|||
|
FT-AE-OCTNZ020-024 |
20~24 |
4 |
2 |
123 |
|||
|
FT-AE-OCTNZ026-030 |
26~30 |
5 |
1 |
123 |
|||
|
FT-AE-OCTNZ032-036 |
32~36 |
6 |
0 |
123 |
|||
|
FT-AE-OCTNZ002-006 |
2~6 |
1 |
6 |
131 |
600/1500 |
||
|
FT-AE-OCTNZ008-012 |
8~12 |
2 |
5 |
131 |
|||
|
FT-AE-OCTNZ014-018 |
14~18 |
3 |
4 |
131 |
|||
|
FT-AE-OCTNZ020-024 |
20~24 |
4 |
3 |
131 |
|||
|
FT-AE-OCTNZ026-030 |
26~30 |
5 |
2 |
131 |
|||
|
FT-AE-OCTNZ032-036 |
32~36 |
6 |
1 |
131 |
|||
|
FT-AE-OCTNZ038-042 |
38~42 |
7 |
0 |
131 |
|||
|
FT-AE-OCTNZ044-048 |
44~48 |
4 |
2 |
137 |
|||
|
FT-AE-OCTNZ050-060 |
50~60 |
5 |
1 |
137 |
|||
|
FT-AE-OCTNZ062-072 |
62~72 |
6 |
0 |
137 |
|||
|
FT-AE-OCTNZ002-006 |
2~6 |
1 |
7 |
155 |
1000/3000 |
||
|
FT-AE-OCTNZ008-012 |
8~12 |
2 |
6 |
155 |
|||
|
FT-AE-OCTNZ014-018 |
14~18 |
3 |
5 |
155 |
|||
|
FT-AE-OCTNZ020-024 |
20~24 |
4 |
4 |
155 |
|||
|
FT-AE-OCTNZ026-030 |
26~30 |
5 |
3 |
155 |
|||
|
FT-AE-OCTNZ032-036 |
32~36 |
6 |
2 |
155 |
|||
|
FT-AE-OCTNZ038-042 |
38~42 |
7 |
1 |
155 |
|||
|
FT-AE-OCTNZ044-048 |
44~48 |
8 |
0 |
155 |
|||
|
FT-AE-OCTNZ050-060 |
50~60 |
5 |
3 |
162 |
|||
|
FT-AE-OCTNZ062-072 |
62~72 |
6 |
2 |
162 |
|||
|
FT-AE-OCTNZ074-084 |
74~84 |
7 |
1 |
162 |
|||
|
FT-AE-OCTNZ086-096 |
86~96 |
8 |
0 |
162 |
|||
|
FT-AE-OCTNZ098-108 |
98~108 |
9 |
1 |
192 |
|||
|
FT-AE-OCTNZ110-120 |
110~120 |
10 |
0 |
192 |
|||
|
FT-AE-OCTNZ122-132 |
122~132 |
11 |
1 |
228 |
|||
|
FT-AE-OCTNZ134-144 |
134~144 |
12 |
0 |
228 |
储存、使用温度：-40℃至+70℃。
光学特性
|
光纤类型 |
衰减 （+20℃） |
带宽 |
数值孔径 |
光缆截止波长 |
||||
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
|
G.652 |
--- |
--- |
≤0.36dB/km |
≤0.22dB/km |
--- |
--- |
--- |
≤1260nm |
|
G.655 |
--- |
--- |
≤0.40dB/km |
≤0.23dB/km |
--- |
--- |
--- |
≤1450nm |
|
50/125µm |
≤3.3dB/km |
≤1.2dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
0.200±0.015 NA |
--- |
|
62.5/125µm |
≤3.5dB/km |
≤1.2dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
0.275±0.015 NA |
--- |
适用：管道、架空
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
