GYM31九十六芯光缆组件
1、型号
① 组件型号 J599MT/20KG4M24N-48DLC-2MIV5.5/3
型号说明：一端为J599MT/20KG4M24N插座，另一端为DLC双工插头，使用φ10九十六芯多模OM3铠甲光缆，光缆总长5.5米，分支为φ2铠甲光缆长度3米。
② 组件型号 CG-97-00-001
型号说明：一端为J599MT/20KG4M24N插座，另一端为DLC双工插头，使用φ10九十六芯多模OM3铠甲光缆，光缆总长L(见表)米，分支为φ2铠甲光缆长度L1(见表)米。
③ 组件型号 J599MT/26KG4M24N-J599MT/26KG4M24N-MIV30
型号说明：两端为J599MT/26KG4M24N插头，使用φ10九十六芯多模OM3铠甲光缆，光缆总长30米。
2、产品功能
该光缆组件用于传输九十六路850nm、1300nm波长光信号。
3、光缆组件外形及尺寸

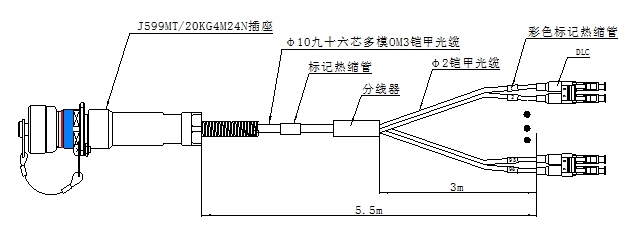

① J599MT/20KG4M24N-48DLC-2MIV5.5/3光缆组件外形图
|
右端分支光缆标记热缩管标记序号及热缩管颜色 |
|
|
A |
B |
|
1#（黄色） |
2#(绿色) |
|
3#（黄色） |
4#(绿色) |
|
…… |
…… |
|
87#（黄色） |
88#(绿色) |
|
89#（黄色） |
90#(绿色) |
|
91#（白色） |
92#（白色） |
|
93#（白色） |
94#（白色） |
|
95#（白色） |
96#（白色） |
DLC插头需要卡双工卡扣，双工卡扣标记（A、B）与热缩管标记序号对应关系见表

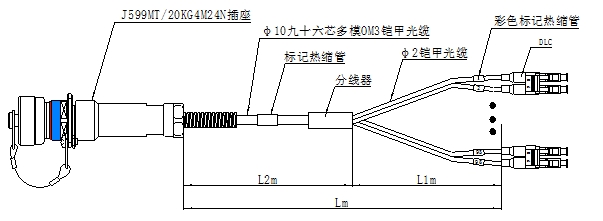

② CG-97-00-001光缆组件外形图
|
|
右端分支光缆标记热缩管标记序号及热缩管颜色 |
|
|
L1长度 |
A |
B |
|
2.0m |
1#（黄色） |
2#(绿色) |
|
…… |
…… |
|
|
15#（黄色） |
16#(绿色) |
|
|
1.3m |
17#（黄色） |
18#(绿色) |
|
…… |
…… |
|
|
29#（黄色） |
30#(绿色) |
|
|
1.8m |
31#（黄色） |
32#(绿色) |
|
…… |
…… |
|
|
45#（黄色） |
46#(绿色) |
|
|
1.1m |
47#（黄色） |
48#(绿色) |
|
…… |
…… |
|
|
59#（黄色） |
60#(绿色) |
|
|
1.6m |
61#（黄色） |
62#(绿色) |
|
…… |
…… |
|
|
75#（黄色） |
76#(绿色) |
|
|
1.4m |
77#（黄色） |
78#(绿色) |
|
…… |
…… |
|
|
89#（黄色） |
90#(绿色) |
|
|
2.0m |
91#（白色） |
92#（白色） |
|
93#（白色） |
94#（白色） |
|
|
95#（白色） |
96#（白色） |
|
DLC插头需要卡双工卡扣，双工卡扣标记（A、B）与热缩管标记序号对应关系见表；
L2长度为0.27m，L＝L1+L2

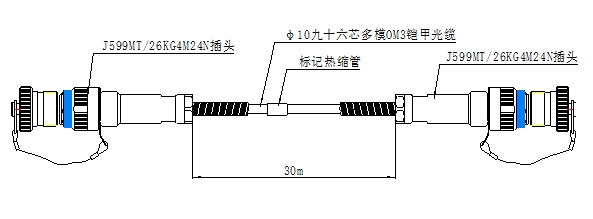

③ J599MT/26KG4M24N-J599MT/26KG4M24N-MIV30 光缆组件外形图

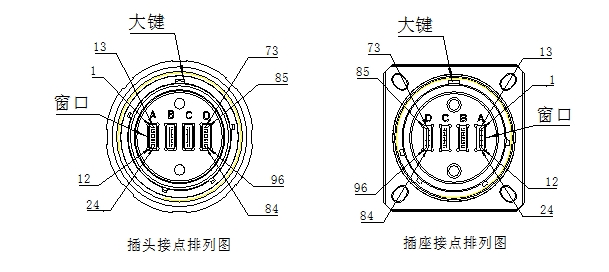

4、接点排列
5、光路对应关系
连接器两端光路对应关系均为一一对应

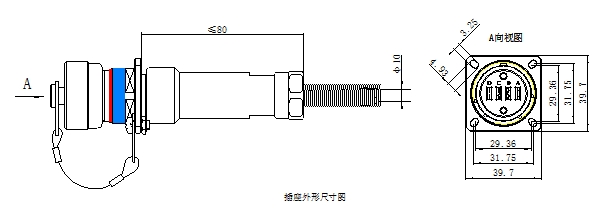

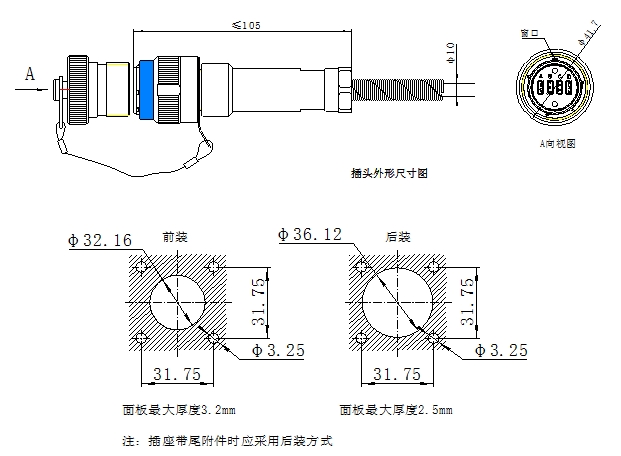

6、 插头、插座外形尺寸及插座开孔尺寸
7、 产品性能
|
项目 |
参数 |
|
传输模式 |
多模50/125 |
|
工作波长 |
850nm、1300nm |
|
插入损耗 |
GYMB31连接器≤0.6dB,LC≤0.3dB |
|
振动 |
GYMB31连接器：频率10～2000Hz |
|
冲击 |
GYMB31连接器：加速度490m/s2， ，持续时间11ms |
|
机械耐久性 |
≥500次 |
|
工作温度 |
-40℃～+85℃ |
注：本产品有全国产化型号可选
