ZLC系列光缆组件
Description
ZLC系列光缆组件
1、产品外形及尺寸及详细要求
TPU黄色护套，长度0.5m包含在总长之内
链路损耗：≦0.6+0.3+0.4dB/km*Lm（1310nm）

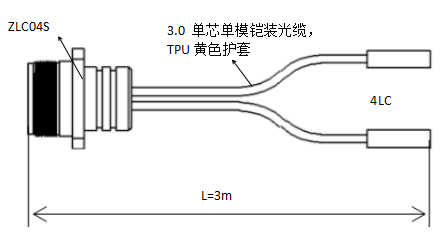

1.3、ZLC04S-4LC-3m（3.0 单芯单模铠装光缆）
1.3.型号说明：产品一端为1个ZLC 4芯插座，另一端为4个LC接头，光缆为3.0mm 单芯单模铠装光缆，TPU黑色护套，长度3m
链路损耗：≦0.6+0.3+0.4dB/km*Lm（1310nm）
2、插头插座外形尺寸图

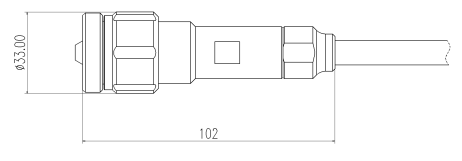

插头外形尺寸图

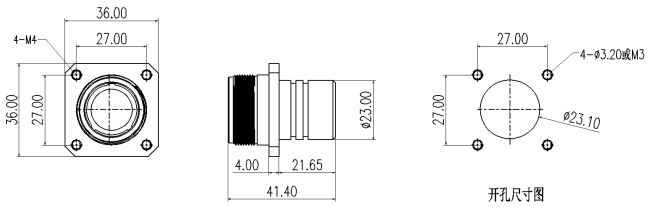

插座外形尺寸图
3、光缆组件参数
|
性能参数 |
指标要求 |
|
插拔次数 |
500次 |
|
材质 |
不锈钢材质 |
|
防护等级 |
IP67 |
|
盐雾性能 |
500H |
|
工作温度 |
-40℃～+85℃ |
|
连接器损耗 |
≦0.6dB |
|
光缆组件保持力 |
500N |
4、光缆参数
4.1 光缆截面图
注：光缆截面图仅供参考，具体以实物为准
4.2 光缆特性
|
光缆外径 |
4.5±0.2mm |
最小弯曲半径 |
|||
|
光纤模式 |
单模 |
静态 |
10D |
动态 |
20D |
|
光纤衰减（成缆后） |
光缆抗拉力 |
||||
|
|
|
长期 |
500N |
短期 |
800N |
|
工作温度 |
压扁力 |
||||
|
-40 °C to +85 °C |
长期 |
2000N/10cm |
短期 |
3000N/10cm |
|
5、包装规范
1、产品独立包装袋包装，每袋1条，合格证在PE袋子里
2、随货附发货清单及检测报告
3、ZLTC包装或中性包装
注：本产品有全国产化型号可选
