J599/26KD18B1N、J599/20KD18A1N 光缆组件
Description
J599/26KD18B1N、J599/20KD18A1N 光缆组件
1、型号
（1）J599/20FD18A1N-16LC-M2-L0.5
型号说明：左端为 J599/20KD18A1N 插座，右端为 16 只 LC 插头，使用φ2 单芯多
模 62.5/125 TPU 光缆，光缆总长为 0.5 米。
（2）J599/26FD18B1N-16E8T-C7*16-2M10/0.5
型号说明：左端为 J599/26KD18B1N02 插头，右端为 16 只 E8T 插头，使用φ7
十六芯多模 62.5/125 铠装光缆，光缆总长为 10 米，分支长度 0.5 米。
2、产品功能
该组件用于传输 16 路 850nm/1300nm 波长光信号。
3、光缆组件外形及尺寸
3.1 J599/20FD18A1N-16LC-M2-L0.5
①外形图

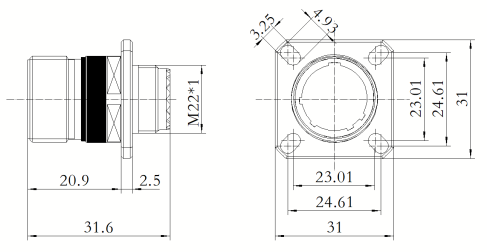

② 插座外形图

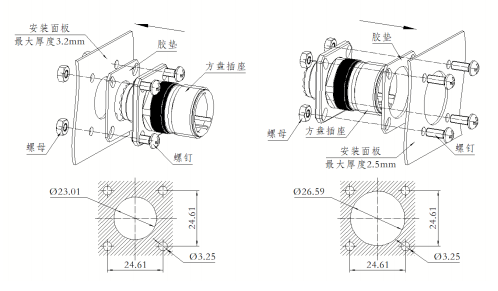

③插座安装尺寸
3.2 J599/26KD18B1N02-18LC-MIV2-L3/0.3

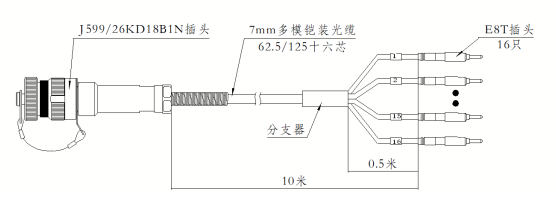

①外形图

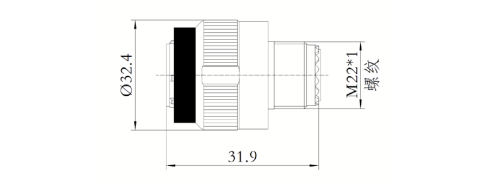

②插头外形图

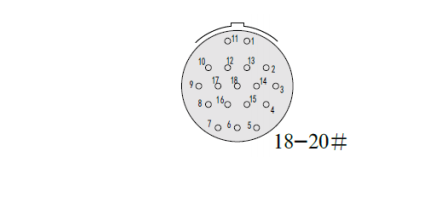

3.3 接点排列

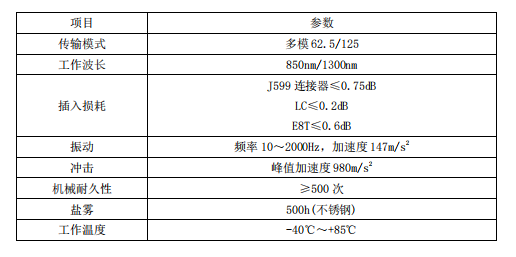

4、产品性能
注：本产品有全国产化型号可选
