JF3-256型脱落电连接器

JF3-256脱落电连接器适用于战略技术武器系统、航天运载系统级间,以及与地面设备之间的电气线路连接和自动分离,以及类似需要自动分离的场合。连接方式为手轮式,分离方式为电磁解锁和机械解锁,m瞬间强制分离

使用环境条件
● 工作温度: -40℃~85℃
● 电磁分离: DC 27±3V（线包阻值6.5±0.5Ω）
● 相对湿度: 40±2℃时相对湿度90％~95％
● 工作气压: 101.33kPa~6.67Pa
● 正弦振动: 加速度150m/s²
● 冲击: 加速度 500m/s²
● 加速度: 250m/s²
注：插合状态下,上述3项加速度值减半。
耐辐照
● 电子辐照 能量 1MeV 累积通量 10^15e/c㎡
● 质子辐照 能量6.8MeV 累积通量 10^15p/c㎡
● 主要技术特性

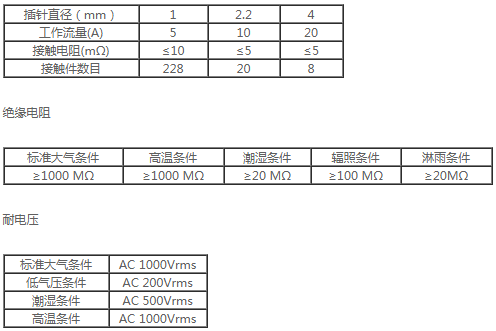

● 接触件特性

机械分离力: 50N~200N
电磁分离: DC 27V±3V（线包阻值6.5±0.5Ω） 分离时间≦0.2s
机械寿命: 300次
执行标准: QJ1796A-1998《分离（脱落）电连接器通用规范》
型号标志:

①矩形脱落电连接器
②设计序号
③芯数: 256
④电连接器类别: T-插头,Z-插座
⑤D-电磁分离插头,手动分离插头不标注

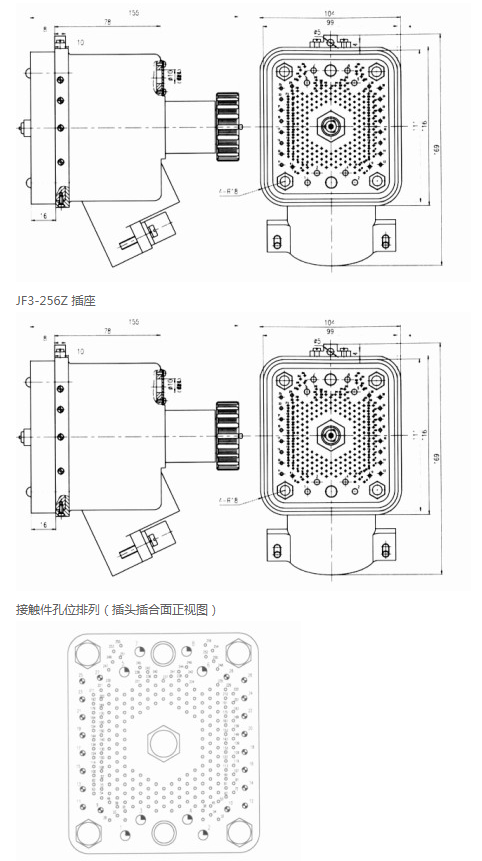

外形及安装尺寸
JF3-256TD 插头

型号规格:
目前已有规格品种如下: FT-75-JF3-256TD、FT-75-JF3-256Z
