JY599/20EGP光缆组件
Description
JY599/20EGP光缆组件
1、型号
①4JY599/20EGP-4LC-MIN1.8-L3.5/0.3
型号说明：左端为4只JY599/20EGP扩束光纤接触件，右端为4只LC插头，使用1.8mm OM3 TPU OM3铠装光缆，光缆总长3.5米，分支长度0.3米。
2、产品功能
该光缆组件用于传输4路1300nm、850nm波长光信号。
3、光缆组件外形及尺寸

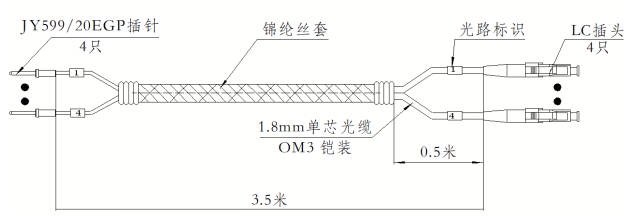

①光缆组件外形图
② 光路对应关系为一一对应；
③ JY599/20EGP为20#扩束接触件，接J599 20#孔位的插座。
4、参数产品性能
|
项目 |
参数 |
|
传输模式 |
多模OM3 |
|
工作波长 |
850nm、1300nm |
|
插入损耗 |
JY599/20EGP≤0.6dB，LC≤0.2dB |
|
工作温度 |
-40℃～+85℃ |
注：本产品有全国产化型号可选
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
